Buenas

Estoy con mi pequeño proyecto de OpenPlotter, os cuento:

Mi barco es un Jeanneau SO 35, cuando lo compré venia con un portatil antiguo (Windows XP) con una aplicacion de cartografía de Imray, y al que se le conectaba via cable USB el AIS y Navtex de NASA. Tambien cogía la señal de GPS del viejo Garmin 126.

El portatil ya estaba para tirar, no duraba nada la bateria, se flipaba el raton y demás cosas de la obsolescencia programada...

Con vuestra ayuda y leyendo los mails me he puesto a montarme un set de Raspi+OpenPlotter/Cpn.

Compré por Amazon la raspi, una funda, los cables de alimentacion necesarios y la tarjeta SD. En la oficina instalé todo, OP incluido y comprobé que funcionaba

[attachment=2116] [attachment=2115]

Después pensando ya en la instalación en el barco me compré por Aliexpress una pantalla de 10", no tengo TV ni quiero tenerla, pensando en ponerla en la mesa de cartas. Encontré esta por 40€
https://es.aliexpress.com/item/400000201...63c0nSg1oO

Me llegó en dos días (increíble  ), lo monté vi que funcionaba y fui al barco a probar el invento...

Conecté el AIS y el GPS sin ningún problema a través de OpenCPN, en Conexiones.
[attachment=2117]  [attachment=2119]

Ahora ya tengo el sistema montado, detectandome el barco y los puntos de AIS visibles, perfecto y mas simple de lo que me pensaba....

[attachment=2122]
[attachment=2121]
[attachment=2120]

Ahora me faltaría únicamente ponerle un enganche del panel de la mesa de cartas a la pantalla, de estos giratorios. Pero eso para este finde o siguiente...

Ahora que tengo instalado vienen mis dudas;

1 - Me gustaría poder meter la info del viento para obtener viento real. Tengo un equipo Tack-Tick (Entry Level), pero creo que no emite NMEA para poder hacerlo llegar al Plotter, es así?



2 - Como segunda aspiración me gustaría poder controlar las baterías desde la raspi, he tenido problemas de carga de bateria este verano con el motor y me gustaría poder monitorearlo de alguna manera "user-friendly". El voltimetro de la mesa de cartas es analógico y la aguja pega saltos y marca un poco lo que quiere, no me da mucha fiabilidad...
¿Como se podría montar esto? Nivel bajo de conocimientos

Hola Beguer,

Para el primer punto de mejora, el TackTick, de serie, no viene con la interface NMEA pero con pelas, seguro que lo arreglas

Tienes que poner el Raymarine T122 (Raymarine compró hace tiempo a Micronet, el fabricante de Tacktick. Son los mismos aparatos, pero mas caros..) y lo que hace este dispositivo es interceptar la señal wireless de la veleta y enviarla a salida por cable, que luego podrás incorporarla a la RasPi.

Por ejemplo --> https://www.azimutmarine.es/tacktick-t12...rface.html

Esa pantalla por ese precio es una gran compra.... y es una TV también!!!
Ademas incluye altavoces ¿no? Y con entradas de todo tipo.

Veo también que estas con una Rpi 4. Con la pantalla dual de la Rpi 4 incluso te puedes permitir una segunda pantalla fija a la vista del timonel y escoger que mostrar en cada pantalla en vez de un soporte pivotante. Por curiosidad... ¿que estas usando? ¿La img que colgué yo hace unas semanas o un raspbian con la aplicación de openplotter-settings?
Solo es por curiosidad. Y por saber como gestionas las entradas NMEA.

Respecto a lo del viento me temo que Yakosub esta en lo cierto y te saldrá algo caro el capricho. ¿Merece la pena? No lo sé. Yo me gaste unos 30 € en mi caso para un convertidor Seatalk-NMEA0183 y no esta mal. Especialmente si llevas un dispositivo móvil para visualizar datos y quieres recibirlos en el. Pero teniendo los datos de viento en el puesto de timonel no es algo tan importante. Yo no me hubiera gastado mucho mas que esos 30 o tal vez 50 € en el capricho.

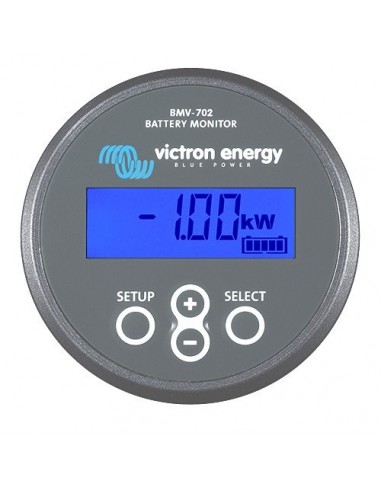

Sobre lo de controlar las baterías... se que se puede hacer pero creo que es algo mas complejo. Yo prefiero un gestor especifico como el BM-1 que esta en marcha el 100% del tiempo y lo controla todo. Sobre esto puede que Gypsylyon o Sailoog puedan ser mas específicos.

Para leer el voltaje de las baterías con la Raspi necesitas un convertidor AD.
En OpenPlotter se usa el Mcp3008 que tiene 8 canales analógicos de entrada.
Cada entrada del chip necesita un divisor de tensión, para reducir la tensión de lectura de 12V, a l máximo de 3.3V que admite el Mcp3008.
La lectura la hace la Raspi pot Puerto SPI(serial parallel interface).

Con la Raspi4 tendrás que esperar a que Sailoog termine el módulo SPI.
Con una Raspi3 puedes usar la V1.2

Pero como ha dicho pinguino no es sencillo.
A ver si mañana domingo tengo tiempo y pongo una manera sencilla de conectar el Mcp3008 con la Raspi

Gesendet von meinem CLT-L29 mit Tapatalk

Pata los que se atrevan hacer brincos de electrónica, aquí muestro una manera relativamente sencilla de aumentar las prestaciones de la Raspi.

Por medio de un circuito integrado, el MCP3008, se pueden leer datos analógicos, como la tensión de la batería o medir intensidades o medir los aforadores de los tanques.

En la foto se puede ver el pequeño integrado con 8 canales analogicos de entrada

El problema es como integramos electrónica a la Raspberry.
Para ello hay en el mercado protoplacas a modo de hut, para soldar componentes.

Para soldar el mcp3008, la mejor placa para mi es la ProtoShield+ de joy-it que cuesta unos 12 euros.





La placa tiene el mismo tamaño que la Raspi y daja disponible todos los pines de la Raspi por medio de conexiones de tornillo, que están serigrafiadas, haciendo fácil las conexiones.



El integrado MCP3008 colocado en la placa. Aqui quedan practicamente confrontadas las conexiones para el BUS SPI ( SCLK, MSO, MOSI, C0 o C1, GND y 3.3 V) entre el MCP3008 y la placa Hut





A la izquierda de la placa hay sitio para soldar integrados SMD. En nuestro caso un LMP860 para medir corriente. Se pueden soldar dos de estos con lo que tendríamos dos canales del MCP3008 ocupados para medir intensidades. El integrado mide lacorriente y su salida se conecta a un canal de entrada del MCP3008. Este integrado puede medir la intensidad  en las dos direcciones, y asi, ver si hay carga o descarga. por supuesto que se usa con el shunt adecuado a la intensidad a medir

(06-09-2019, 06:03 PM)pinguino escribió: [ -> ]Esa pantalla por ese precio es una gran compra.... y es una TV también!!!
Ademas incluye altavoces ¿no? Y con entradas de todo tipo.

Veo también que estas con una Rpi 4. Con la pantalla dual de la Rpi 4 incluso te puedes permitir una segunda pantalla fija a la vista del timonel y escoger que mostrar en cada pantalla en vez de un soporte pivotante. Por curiosidad... ¿que estas usando? ¿La img que colgué yo hace unas semanas o un raspbian con la aplicación de openplotter-settings?
Solo es por curiosidad. Y por saber como gestionas las entradas NMEA.

Respecto a lo del viento me temo que Yakosub esta en lo cierto y te saldrá algo caro el capricho. ¿Merece la pena? No lo sé. Yo me gaste unos 30 € en mi caso para un convertidor Seatalk-NMEA0183 y no esta mal. Especialmente si llevas un dispositivo móvil para visualizar datos y quieres recibirlos en el. Pero teniendo los datos de viento en el puesto de timonel no es algo tan importante. Yo no me hubiera gastado mucho mas que esos 30 o tal vez 50 € en el capricho.

Sobre lo de controlar las baterías... se que se puede hacer pero creo que es algo mas complejo. Yo prefiero un gestor especifico como el BM-1 que esta en marcha el 100% del tiempo y lo controla todo. Sobre esto puede que Gypsylyon o Sailoog puedan ser mas específicos.

Muchas gracias! @Yakosub igual!
La verdad es que si es cuestion de cambiar aparatos "caros" en el barco me quito la idea del equipo de viento, lo que tengo me da suficiente info.

Estoy con la Raspi4 si, me la compré la nueva por tener lo último, entendiendo que luego ya iriais sacando nuevas versiones.
Tengo "creo" el raspbian con la aplicacion de Openplotter Settings, tengo una pantalla de inicio al uso y tengo que abrir el OpenCPN.

Sobre el controlador, ya estuve mirando hace un tiempo la NASA, pero es algo grande y no me entra bien en el panel de la mesa de cartas, lo que tambien estuve mirando antes de verano, cuando me instalé las placas solares fue el controlador chino imitacion de victron, https://es.aliexpress.com/item/328628397...63c0RvNGwA

Compré en su dia el controlador MPPT y creo que voy a comprar este ahora, puesto que la brico de gypsylyon me parece bastante elevada para mi

Muchas gracias gypsylyon!

(06-09-2019, 01:43 PM)Beguer escribió: [ -> ]Buenas

Estoy con mi pequeño proyecto de OpenPlotter, os cuento:

Mi barco es un Jeanneau SO 35, cuando lo compré venia con un portatil antiguo (Windows XP) con una aplicacion de cartografía de Imray, y al que se le conectaba via cable USB el AIS y Navtex de NASA. Tambien cogía la señal de GPS del viejo Garmin 126.

El portatil ya estaba para tirar, no duraba nada la bateria, se flipaba el raton y demás cosas de la obsolescencia programada...

Con vuestra ayuda y leyendo los mails me he puesto a montarme un set de Raspi+OpenPlotter/Cpn.

Compré por Amazon la raspi, una funda, los cables de alimentacion necesarios y la tarjeta SD. En la oficina instalé todo, OP incluido y comprobé que funcionaba



Después pensando ya en la instalación en el barco me compré por Aliexpress una pantalla de 10", no tengo TV ni quiero tenerla, pensando en ponerla en la mesa de cartas. Encontré esta por 40€
https://es.aliexpress.com/item/400000201...63c0nSg1oO

Me llegó en dos días (increíble  ), lo monté vi que funcionaba y fui al barco a probar el invento...

Conecté el AIS y el GPS sin ningún problema a través de OpenCPN, en Conexiones.


Ahora ya tengo el sistema montado, detectandome el barco y los puntos de AIS visibles, perfecto y mas simple de lo que me pensaba....





Ahora me faltaría únicamente ponerle un enganche del panel de la mesa de cartas a la pantalla, de estos giratorios. Pero eso para este finde o siguiente...

Ahora que tengo instalado vienen mis dudas;

1 - Me gustaría poder meter la info del viento para obtener viento real. Tengo un equipo Tack-Tick (Entry Level), pero creo que no emite NMEA para poder hacerlo llegar al Plotter, es así?



2 - Como segunda aspiración me gustaría poder controlar las baterías desde la raspi, he tenido problemas de carga de bateria este verano con el motor y me gustaría poder monitorearlo de alguna manera "user-friendly". El voltimetro de la mesa de cartas es analógico y la aguja pega saltos y marca un poco lo que quiere, no me da mucha fiabilidad...
¿Como se podría montar esto? Nivel bajo de conocimientos

Hola Berguer, efectivamente, para sacar datos NMEA 0183 de tu TackTick, necesitas la interface T122. Yo la tengo desde hace 15 años y va de maravilla, pero... cuesta.

Yo estoy en lo mismo que tu, instalando una Raspberry pi 4. De momento la tengo en casa funcionando con Openploter. Quiero configurar la entrada de datos NMEA con algún emulador y ver si se pueden proyectar a través de wifi.

Quisiera saber como has hecho para configurar los datos de entrada NMEA y la salida. Yo tambien quiero conectar entrada de datos AIS y los de mi Tacktick.

Otra cosa más, las cartas de opencpn como las has cargado? Metiendolas directamente en el SD?

Gracias anticipadas.

Buenas!

Yo finalmente el tacktick no lo he asociado a la raspbi, era demasiada inversión y no lo consideraba importante, únicamente deseable

Lo que hice fue introducir por usb los datos de AIS de NASA y del GPS a la raspbi y decirle a OpenCPN que le metía datos por dicho USB, el del AIS a 38400baudios si no recuerdo mal, y ya está. Me lo recibe perfectamente.

Las cartas, me las descargué directamente desde internet a la Raspbi, y abro las cartas que quieras desde OpenCPN, muy simple. En el amarre tengo wifi del nautico que funciona a veces, si no, creo una red con el movil y comparto internet.

Al final lo que tengo es únicamente un plotter-GPS con cartografia y AIS. Buen comienzo.

Saludos

(29-11-2019, 01:23 PM)Beguer escribió: [ -> ]Buenas!

Yo finalmente el tacktick no lo he asociado a la raspbi, era demasiada inversión y no lo consideraba importante, únicamente deseable

Lo que hice fue introducir por usb los datos de AIS de NASA y del GPS a la raspbi y decirle a OpenCPN que le metía datos por dicho USB, el del AIS a 38400baudios si no recuerdo mal, y ya está. Me lo recibe perfectamente.

Las cartas, me las descargué directamente desde internet a la Raspbi, y abro las cartas que quieras desde OpenCPN, muy simple. En el amarre tengo wifi del nautico que funciona a veces, si no, creo una red con el movil y comparto internet.

Al final lo que tengo es únicamente un plotter-GPS con cartografia y AIS. Buen comienzo.

Saludos

Sigo probando. Estoy tratando de encontrar algún emulador NMEA para configurarlo todo antes de montarlo en el al barco que lo tengo a 500 kms.

Por cierto que tal te va la pantalla que has comprado? He leido en Aliexpres un comentario, el unico que había, bastante negativo.

(29-11-2019, 01:32 PM)Ausart escribió: [ -> ]Sigo probando. Estoy tratando de encontrar algún emulador NMEA para configurarlo todo antes de montarlo en el al barco que lo tengo a 500 kms.

Por cierto que tal te va la pantalla que has comprado? He leido en Aliexpres un comentario, el unico que había, bastante negativo.

La pantalla perfectamente, estoy contento. No sé exactamente lo que consume pero al poder apagar la pantalla puedes dejar la raspbi corriendo detrás y la pantalla apagada.

Esto es lo único que me queda, colgarla de una manera mas o menos profesional. Colgaré una foto cuando acabe el proyecto.

No te puedo ayudar con el emulador, no idea. Suerte

(29-11-2019, 01:32 PM)Ausart escribió: [ -> ]Sigo probando. Estoy tratando de encontrar algún emulador NMEA para configurarlo todo antes de montarlo en el al barco que lo tengo a 500 kms.

Gypsylyon compartió este generador de sentencias NMEA0183. Yo lo uso en casa con buen resultado.

https://foronavegantes.net/thread-1392.h...ght=chrome

(29-11-2019, 02:05 PM)pinguino escribió: [ -> ]Gypsylyon compartió este generador de sentencias NMEA0183. Yo lo uso en casa con buen resultado.

https://foronavegantes.net/thread-1392.h...ght=chrome

El emulador de Chrome funciona en el PC, aunque no he podido activarlo en Raps, que lleva una variante del Chrome.Lo sigo intentando.

Respecto a las cartas cm93 sigo sin poder visualizar el texto a pesar que que la versión descargada es , creo, la ultima del francés del Logos que el PC funciona correctamente. En la Rasp, aún teniendo activada la opcion "Mostrar Texto" del menu de la parte inferior derecha.. sigue sin verse.
Hay algo que hago mal.

(30-11-2019, 09:43 AM)Ausart escribió: [ -> ]El emulador de Chrome funciona en el PC, aunque no he podido activarlo en Raps, que lleva una variante del Chrome.Lo sigo intentando.

Respecto a las cartas cm93 sigo sin poder visualizar el texto a pesar que que la versión descargada es , creo, la ultima del francés del Logos que el PC funciona correctamente. En la Rasp, aún teniendo activada la opcion "Mostrar Texto" del menu de la parte inferior derecha.. sigue sin verse.
Hay algo que hago mal.

El generador NMEA lo tengo instalado en chromium en la Raspi. Funciona muy bien.

Lo del texto... comprueba en las opciones de configuración que no tienes marcada la casilla de "Solo texto importante".


En algunas zonas eso elimina casi la totalidad de los textos de la carta.

(30-11-2019, 09:58 AM)pinguino escribió: [ -> ]El generador NMEA lo tengo instalado en chromium en la Raspi. Funciona muy bien.

Lo del texto... comprueba en las opciones de configuración que no tienes marcada la casilla de "Solo texto importante".


En algunas zonas eso elimina casi la totalidad de los textos de la carta.

Resuelto, tenía activada " Solo Texto importante". Como ves tengo un largo recorrido de mejora.

He podido también activar el emulador de NMEA y visualizar la posición y datos en las cartas. Perfecto.
Ahora tengo que configurar Network para ver si puedo ver los datos en mi tablet. Yo intento y si no lo logro te volveré a dar la pelmada.
Muchas gracias por tu ayuda.

Tengo un serio problema con la configuración network.
Dispongo de conexión wifi y por lo tanto internet con el router de casa.
Estoy tratando de configurar la raspberry para que emita los datos NMEA que me genera el emulador de Chrome.
Desconozco si se puede mantener la conexión con el wifi de casa y al mismo tiempo emitir los datos que he mencionado.
Seguro que ya habréis tratado con anterioridad el asunto, pero necesito vuestra ayuda.
