Jope...
Me pones la miel en los labios con el nuevo...
Pero creo que con el 105 seré feliz!
Ademas me atrae mucho lo del mando con pantalla.

Avisas cuando este disponible?

Muchas gracias por el currazo!

(03-09-2022, 05:09 PM)Martin Iut escribió: [ -> ]Jope...
Me pones la miel en los labios con el nuevo...
Pero creo que con el 105 seré feliz!
Ademas me atrae mucho lo del mando con pantalla.

Avisas cuando este disponible?

Muchas gracias por el currazo!

Bueno, el ATM200 se parece mucho al ATM105A3. Aquí tienes fotos del ATM105:



En el 105 también pueden ponerse sensores I2c y tiene 2 expansiones SPI.

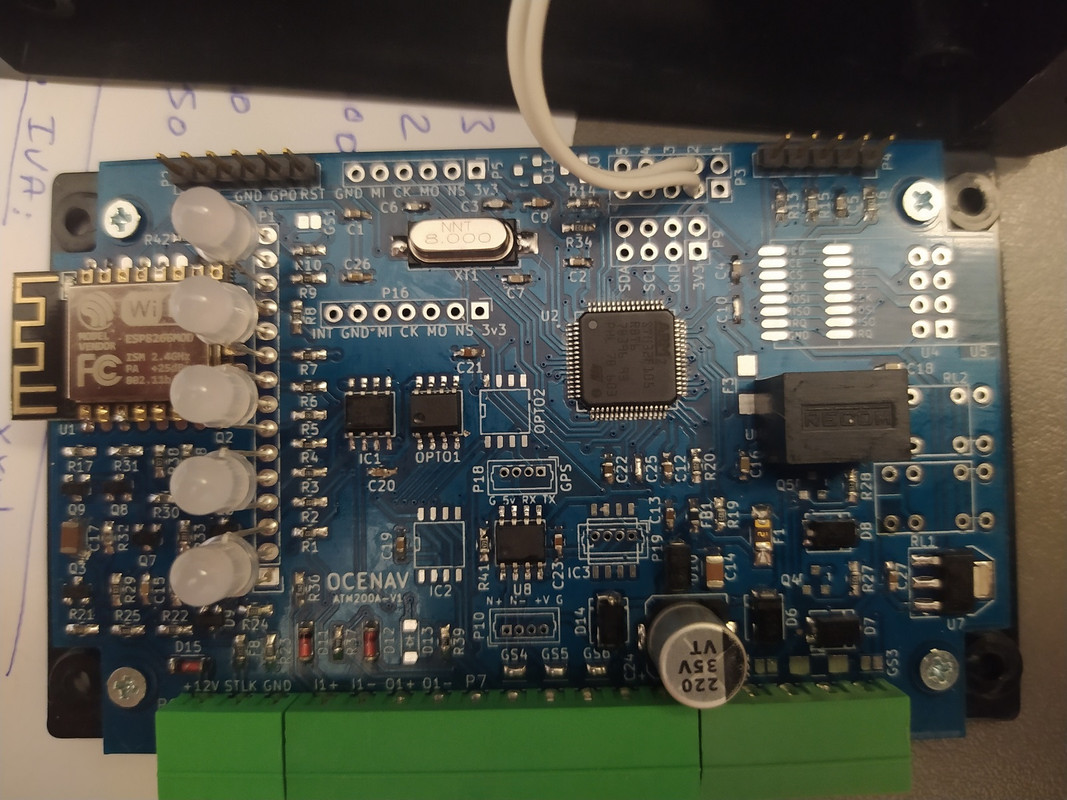

La placa de las últimas series del 105 tiene la serigrafía del ATM200-V1. Con esta PCB hice el primer prototipo del ATM200 con una CPU STM32F405, sistema operativo FreeRTOS y datalogger. De hecho, hice esta placa contemplando ya la posibilidad de insertar dos CPU diferentes. Tengo que cambiar la serigrafía del nuevo ATM200. Seguramente lo llamaré ATM405 por el nombre de la CPU.
Lo que ocurre es que en temas de desarrollo hay que ir un poco adelantados a la producción. Y las cosas se hacen paso a paso: hay una fase de pruebas que puede durar años como en el caso del ATM200, pero mientras, hago las placas de manera que sirvan también para producción con el procesador habitual (STM32F105).
Según están evolucionando los precios y la disponibilidad de procesadores, creo que el fabricante va a dejar de producir estos STM32F105 porque lleva casi dos décadas en producción y su precio en la reventa, ya que los distribuidores oficiales no tienen stock, se está manteniendo a 13 veces el precio al que yo los compraba antes de la escasez. Mientras, la CPU más potente (STM32F405) está bajando de precio en la reventa de los chinos ("sólo" cuesta 6 veces más que lo que costaba el 105). O sea, es momento de decidir de forma definitiva la transición.

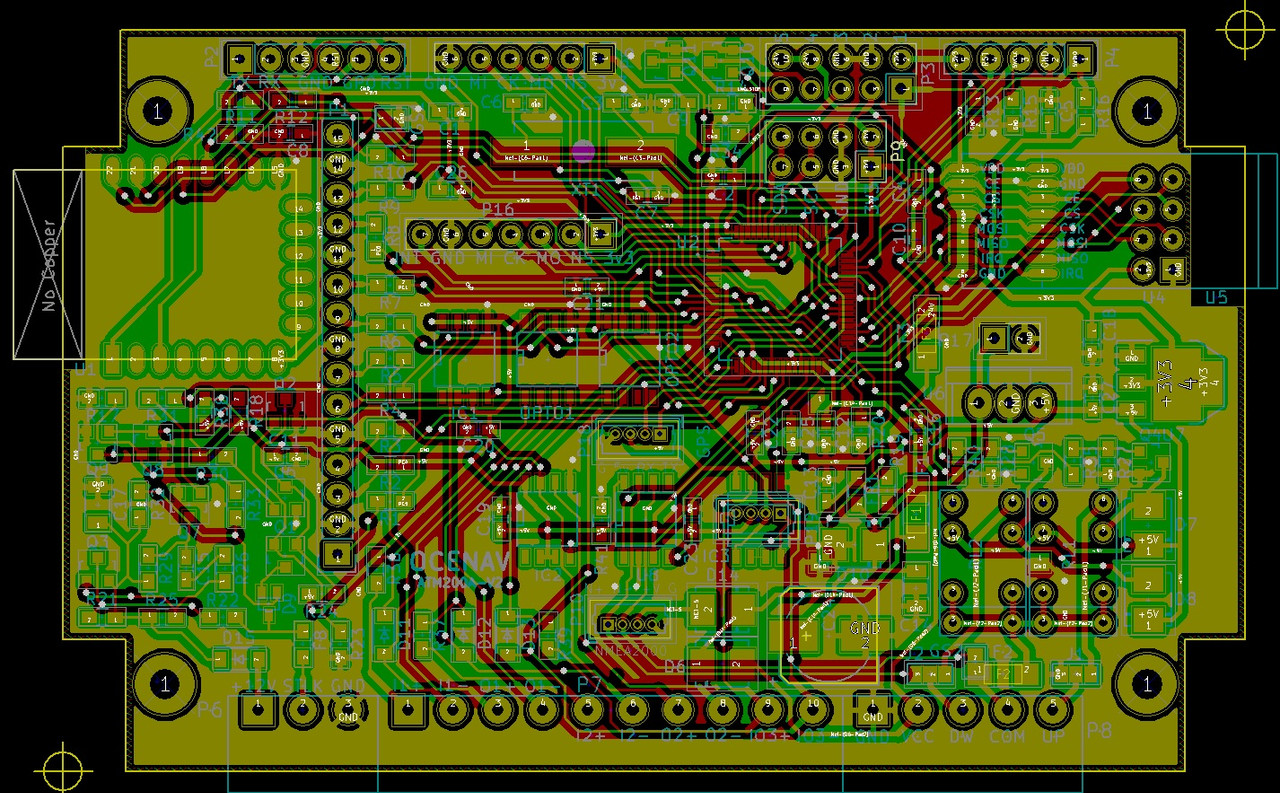

Y total, como ya está decidido ese paso, y es un procesador diferente, con software incompatible con el ATM105, he aprovechado para rediseñar la PCB y añadir USB, teniendo que mover casi todo lo demás: BUS CAN, señales digitales y bus SPI de la radio. Estas cosas hay que pensarlas para no dar un paso en falso. Puede costar mucho dinero.

Esta foto es de una placa de ATM105A1N. Es la misma que la del ATM105A3 pero sin relés, radio y algún componente:

(03-09-2022, 05:09 PM)Martin Iut escribió: [ -> ]Jope...
Me pones la miel en los labios con el nuevo...
Pero creo que con el 105 seré feliz!
Ademas me atrae mucho lo del mando con pantalla.

Avisas cuando este disponible?

Muchas gracias por el currazo!

Parecía que iban a ser buenas noticias, pero habrá que esperar un poco más.
Las centrales están listas.
Los displays eran únicas piezas que me faltaban para completar los mandos. Y sí, me han llegado.
Pero compré también los conectores ZIF de cable plano al fabricante, y no los han incluído en el paquete.
Mail al fabricante chino, que contesta que en su sistema informático consta que los pusieron. Vaya con su sistema, he desmenuzado el paquete y no están.
Les he pedido fabricante y referencia para comprarlos en Farnell porque los envíos son rapidos, y han contestado sin siquiera tomarse la molestia de pedir disculpas.

Pues no voy a comprarlos ni en Farnell, ni en Digikey ni en RS ni en Mouser. Salen por un ojo de la cara: 10 veces más caros.
Así que los he pedido en Aliexpress y tardarán unas 2-3 semanas.

Fin del comunicado.
J.L. (Tehani)

(17-09-2022, 03:58 PM)Tehani escribió: [ -> ]Parecía que iban a ser buenas noticias, pero habrá que esperar un poco más.
Las centrales están listas.
Los displays eran únicas piezas que me faltaban para completar los mandos. Y sí, me han llegado.
Pero compré también los conectores ZIF de cable plano al fabricante, y no los han incluído en el paquete.
Mail al fabricante chino, que contesta que en su sistema informático consta que los pusieron. Vaya con su sistema, he desmenuzado el paquete y no están.
Les he pedido fabricante y referencia para comprarlos en Farnell porque los envíos son rapidos, y han contestado sin siquiera tomarse la molestia de pedir disculpas.

Pues no voy a comprarlos ni en Farnell, ni en Digikey ni en RS ni en Mouser. Salen por un ojo de la cara: 10 veces más caros.
Así que los he pedido en Aliexpress y tardarán unas 2-3 semanas.

Fin del comunicado.
J.L. (Tehani)

Dame aviso a mi también José Luis cuando los tengas listos. Como no tengo prisa me esperaré como Martín y montare el 105!

Un saludo.

(17-09-2022, 03:58 PM)Tehani escribió: [ -> ]Parecía que iban a ser buenas noticias, pero habrá que esperar un poco más.
Las centrales están listas.
Los displays eran únicas piezas que me faltaban para completar los mandos. Y sí, me han llegado.
Pero compré también los conectores ZIF de cable plano al fabricante, y no los han incluído en el paquete.
Mail al fabricante chino, que contesta que en su sistema informático consta que los pusieron. Vaya con su sistema, he desmenuzado el paquete y no están.
Les he pedido fabricante y referencia para comprarlos en Farnell porque los envíos son rapidos, y han contestado sin siquiera tomarse la molestia de pedir disculpas.

Pues no voy a comprarlos ni en Farnell, ni en Digikey ni en RS ni en Mouser. Salen por un ojo de la cara: 10 veces más caros.
Así que los he pedido en Aliexpress y tardarán unas 2-3 semanas.

Fin del comunicado.
J.L. (Tehani)

Bueno. Por mi no hay prisa.
Muchas gracias por el update!

Ya hemos hecho unas pruebas de fondeo con el nuevo cuentametros de cadena. También hemos probado el indicador ETE en el control remoto, en navegación real.

Todo parece correcto, los resultados en los fondeos creo que son aceptables siempre y cuando las baterías estén cargadas. En esas condiciones, la diferencia acumulada de dos fondeos consecutivos realizados a tramos (largando y parando varias veces) ha sido de 1 metro exacto, habiendo largado 16 metros en el primer fondeo, y 18m en el segundo. Esa diferencia es lo que queda en el contador al subir el ancla, por lo que se recomienda poner a cero el contador pulsando [-10] antes de iniciar la operación de bajada con [-1]. El molinete empleado es un Lewmar Pro Series 1000 de 700W. (lo recomiendo).
Lógicamente, si el molinete tiene algún problema de fricción y no gira con velocidad uniforme al bajar, el indicador de metros presentará diferencias respecto a la velocidad teórica que hayamos puesto en el setup.
La longitud máxima de cadena es de 99,9 metros con saltos de 10 cm. Si las unidades son pies es de 999 con 1 pié de resolución.

En lo que recpecta al "ETE" o tiempo en ruta, hay una cierta inestabilidad en los minutos debido a que el COG y VMC/VMG que suministra el GPS tampoco lo son. En nuestro caso, hemos observado saltos de +/- 4 minutos para un tiempo en ruta de 2h y 20 minutos de promedio. Había mar de fondo de 1 metro.

Veré si es factible promediar dos veces esos valores (ya se promedian 1 vez) antes de calcular el ETE, aunque de todas formas este resultado ya creo que es aceptable.

(21-09-2022, 05:29 PM)Tehani escribió: [ -> ]Ya hemos hecho unas pruebas de fondeo con el nuevo cuentametros de cadena. También hemos probado el indicador ETE en el control remoto, en navegación real.

Todo parece correcto, los resultados en los fondeos creo que son aceptables siempre y cuando las baterías estén cargadas. En esas condiciones, la diferencia acumulada de dos fondeos consecutivos realizados a tramos (largando y parando varias veces) ha sido de 1 metro exacto, habiendo largado 16 metros en el primer fondeo, y 18m en el segundo. Esa diferencia es lo que queda en el contador al subir el ancla, por lo que se recomienda poner a cero el contador pulsando [-10] antes de iniciar la operación de bajada con [-1]. El molinete empleado es un Lewmar Pro Series 1000 de 700W. (lo recomiendo).
Lógicamente, si el molinete tiene algún problema de fricción y no gira con velocidad uniforme al bajar, el indicador de metros presentará diferencias respecto a la velocidad teórica que hayamos puesto en el setup.
La longitud máxima de cadena es de 99,9 metros con saltos de 10 cm. Si las unidades son pies es de 999 con 1 pié de resolución.

En lo que recpecta al "ETE" o tiempo en ruta, hay una cierta inestabilidad en los minutos debido a que el COG y VMC/VMG que suministra el GPS tampoco lo son. En nuestro caso, hemos observado saltos de +/- 4 minutos para un tiempo en ruta de 2h y 20 minutos de promedio. Había mar de fondo de 1 metro.

Veré si es factible promediar dos veces esos valores (ya se promedian 1 vez) antes de calcular el ETE, aunque de todas formas este resultado ya creo que es aceptable.

contador de cadena lowcost? apuntame

(21-09-2022, 08:36 PM)Noruego escribió: [ -> ]contador de cadena lowcost? apuntame

Noruego, es el mando que complementa tu ATM105A3 (ATM105B), con la última versión de software.
No es un mando distinto, sólo es que el software ha mejorado añadiendo más funciones.

Sé que tienes un mando Raymarine y por eso no lo quisiste en su día.
Aún no tengo stock porque me faltan unos conectores para los displays que el fabricante olvidó poner en el paquete. Espero que lleguen a mediados de octubre.

Eh.. que yo tengo un pack reservado!
Que no se me adelanten!

El mandito no os va a decepcionar.
Yo lo tengo ya desde hace unos 8 años y me ha simplificado enormemente la navegación. Lo llevo colgado del cuello. Puedo controlar el autopiloto y el molinete este donde esté en el barco. Por otra parte ver la información de viento, velocidad, rumbo, profundidad, hora , distancia al WP, y más  es una maravilla. Con la nueva implementación de cadena largada mejora todavía más sus prestaciones.

(22-09-2022, 10:57 AM)gypsylyon escribió: [ -> ]El mandito no os va a decepcionar.
Yo lo tengo ya desde hace unos 8 años y me ha simplificado enormemente la navegación. Lo llevo colgado del cuello. Puedo controlar el autopiloto y el molinete este donde esté en el barco. Por otra parte ver la información de viento, velocidad, rumbo, profundidad, hora , distancia al WP, y más  es una maravilla. Con la nueva implementación de cadena largada mejora todavía más sus prestaciones.

Si si... Yo lo vi desde el primer momento!

Estoy deseando ponerme a trastear con todo esto...

Tendré que ponerle una buena boya, por si se va por la borda...

Tehani.... Habías dicho que el mando era lo caro no? Por tener dos digo...

Salud desde Japón!

Si este

(22-09-2022, 10:57 AM)gypsylyon escribió: [ -> ]El mandito no os va a decepcionar.
Yo lo tengo ya desde hace unos 8 años y me ha simplificado enormemente la navegación. Lo llevo colgado del cuello. Puedo controlar el autopiloto y el molinete este donde esté en el barco. Por otra parte ver la información de viento, velocidad, rumbo, profundidad, hora , distancia al WP, y más  es una maravilla. Con la nueva implementación de cadena largada mejora todavía más sus prestaciones.

Ocho años ya?
Bufff!!!. Cómo pasa el tiempo...
Veo que lo tienes bien conservado, sin rayaduras y protegido del sol.
Yo tengo dos (El de la almiranta y el mío). Son los dos primeros que fabriqué y aún no he tenido que cambiar baterías. El color del mío se ha vuelto más amarillento porque no lo he cuidado a propósito, ya que es el de pruebas de campo y batalla.
Algunos dicen que cuesta mucho ver la pantalla. La cosa se soluciona de dos maneras en función de la luz ambiente:
- Con mucho sol: Mirar la pantalla con el sol dándole de lleno.
- Con poca luz ya hay que darle a la retroiluminación, veréis que también controla la retroiluminación de los instrumentos Seatalk.
- A partir de los cuarenta y tantos tacos: Ponerse gafas.

El Rem072F también controla la retroiluminación de los ST pulsando "C" corto. Los ST y el mando ATM105B tienen tres niveles de luz.

Muestro los cambios en las últimas versiones:

La pantalla de datos de viento no ha cambiado respecto a la que ha mostrado Gypsy.
En la página de datos de navegación 1, se ha añadido un decimal en COG y BRG:
Gypsy, sabes qué indica la flecha <<-- en COG?



En la página de Navegación 2, se ha añadido ETE en horas y minutos. La hora puede ser UTC y también hora local si el usuario ha introducido el offset horario en el setup:

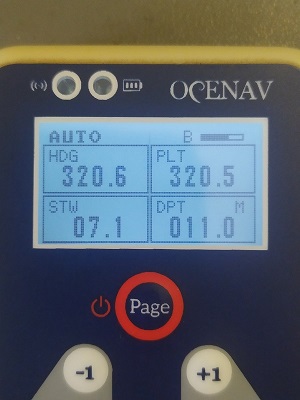

En la página de Instrumentos también se ha añadido un decimal en HDG (heading) y PLT (Ángulo programado de piloto):



Y en la página de control del molinete, se ha añadido el cuentametros en la parte izquierda.
Ahora, pulsando [-10] se resetea ese contador, pero creo que voy a hacer que haya que pulsar a la vez [-10] y [+10] para evitar resets accidentales:



Cualquier sugerencia será bien recibida.

(22-09-2022, 02:02 PM)Martin Iut escribió: [ -> ]Salud desde Japón!

Poniendo los dientes largos, qué envidia
