[magallanesxix]

Asi es.
Cuando modulas una portadora (frecuencia de radio), en AM se generan 2 bandas laterales que se desplazan 1KHz a ambos lados de la portadora.

Como la mitad de la energía se la lleva la portadora, cuando emites en banda lateral, lo que se hace es eliminar la portadora con unos filtros y emitir solo la banda lateral, bien la superior o la inferior. Asi sale la información con más potencia.

Para sintonizar tienes que desplazar ese KHz de la portadora. Luego el decodificador le añade la portadora para recuperar la señal que se modulo antes de emitirla.

Gesendet von meinem SM-G988B mit Tapatalk

Muy claro.
Saludos.

[magallanesxix]

La antena.
La idea es usar el RTL, tanto para recibir AIS en OPlotter, como para recibir weatherfax y NAVTEX, pero claro, Los dispositivos AIS emiten en VHF 161.975 MHz y 162.025 MHz y tanto weatherfax como NAVTEX se emiten en HF, las frecuencias de weatherfax se pueden ver en los enlaces de más arriba, y NAVTEX  (518 kHz) en todo el mundo, para la transmisión de mensajes en inglés. Existen también transmisiones que usan la banda de 490 kHz para transmisiones locales en lengua local.
Como las antenas van a ser únicamente de recepción, había pensado que podría usar solo la del obenque para recibirlo todo, así me evitaba la instalación de la antena AIS en popa, con sus consiguientes agujeros, pasacables etc,etc. Pero por lo que he estado leyendo, ya de por si es "complicado" recibir correctamente con antenas más o menos adecuadas, así que al final serán dos antenas, la de popa para el AIS y la de obenque para wheather y NAVTEX. Entonces surge otro problema, que sólo pondré un pincho RTL para recibir.
Había pensado, que no sería demasiado problema, que la antena del AIS fuese la que está permanentemente conectada, y para recibir los partes que serían momentos puntuales, pues desconectar el cable de antena de popa y conectar el de antena de obenque.

Pero he visto que se venden este tipo de conmutadores.
https://www.cetronic.es/sqlcommerce/dise...&cPath=475


Indicado para frecuencias de 0 a 600 Mhz con lo que sirve para HF y VHF y con una impedancia de 50 Ohms.
Creo que valdría para seleccionar la antena que queremos usar ¿no?
Saludos.

[gypsylyon]

Yo no soy un especialista de la radiofrecuencia. Pero así pensando técnicamente, te diría que seria mejor usar dos antenas, ya que las longitudes de onda son bastante diferentes.

Respecto al AIS, yo llevo un transpondedor, por eso lleva si propia antena.

El RDS lo tengo para recibir imágenes meteo de los satélites, y después de estos post, intentare ver si recibo weterfax y navitex.

Del navitex tengo ya tambien uno.

Como ves , aunque el mundo de ka electronica me apasiona, para cuestiones de seguridad en el barco prefiero ir a lo profesional.

La raspi con el rds es un sistema de respeto

Gesendet von meinem SM-G988B mit Tapatalk

[magallanesxix]

Yo no soy un especialista de la radiofrecuencia. Pero así pensando técnicamente,  te diría que seria mejor usar dos antenas, ya que las longitudes de onda son bastante diferentes.

Respecto al AIS, yo llevo un transpondedor,  por eso lleva si propia antena.

El RDS lo tengo para recibir imágenes meteo de los satélites, y después de estos post, intentare ver si recibo weterfax y navitex.

Del navitex tengo ya tambien uno.

Como ves , aunque el mundo de ka electronica me apasiona, para cuestiones de seguridad en el barco prefiero ir a lo profesional.

La raspi con el rds es un sistema de respeto

Gesendet von meinem SM-G988B mit Tapatalk

Si, van a ir las dos antenas, por lo que comentas, pero para evitar andar conectando y desconectando a RTL en función de la antena que necesite, preguntaba por si ese conmutador me valdría, yo creo que por sus características vale, pero no lo se con seguridad.
En todo caso para las pruebas va a estar todo montado "de aquella manera", ya si logro hacerlo funcionar hare una instalación permanente.

[gypsylyon]

Si, van a ir las dos antenas, por lo que comentas, pero para evitar andar conectando y desconectando a RTL en función de la antena que necesite, preguntaba por si ese conmutador me valdría, yo creo que por sus características vale, pero no lo se con seguridad.
En todo caso para las pruebas va a estar todo montado "de aquella manera", ya si logro hacerlo funcionar hare una instalación permanente.

Ese conmutador es para emision -recepcion, asi que supongo que valdra

[Dunic]

Sirve, pero compra uno muy bueno , en cada empalme se pierde señal
Hay con contactos oro que no se oxidan nunca

[crisofilax_turquesa]

Hola chicos! hoy he tenido un rato para experimentar con el SDR, para ver cómo sacar su señal a través del fldigi y os diré que he sido completamente incapaz de conseguir que capte las frecuencias de Meteofax. Tampoco he sido capaz de sacar la señal del SDR en forma de audio (pulse) para que la capte el fldigi. Mi idea era meter la señal de audio en el pulse, a través del gqrx y después leerla en tiempo real con el fldigi... pero no me ha funcionado ni a tiros... En diferido si que me ha funcionado, grabando la señal y luego leyéndola desde el fldigi....

Y.... tengo malas noticias en cuanto el RTL....

Al menos el RTL-SDR que yo tengo uno de los azules baratos (820T2), tiene un rango de frecuencias de 24 – 1766 MHz

mientras que las frecuencias de Hamburgo son: 3855 kHz 7880 kHz y 13882.5 kHz que está muy por debajo de lo que puede captar el dongle. Por lo tanto, no se puede hacer a no ser que tengas un SDR que trabaje en ese rango....

Qué dongle RTL tienes pensado usar MagallanesXIX?¿?

Me quedo con el método de la radio externa a pilas y usar el ordenador para decodificar....

Un saludo y buenas fiestas a todos!!

[magallanesxix]

Hola chicos! hoy he tenido un rato para experimentar con el SDR, para ver cómo sacar su señal a través del fldigi y os diré que he sido completamente incapaz de conseguir que capte las frecuencias de Meteofax. Tampoco he sido capaz de sacar la señal del SDR en forma de audio (pulse) para que la capte el fldigi. Mi idea era meter la señal de audio en el pulse, a través del gqrx y después leerla en tiempo real con el fldigi... pero no me ha funcionado ni a tiros... En diferido si que me ha funcionado, grabando la señal y luego leyéndola desde el fldigi....

Y.... tengo malas noticias en cuanto el RTL....

Al menos el RTL-SDR que yo tengo uno de los azules baratos (820T2), tiene un rango de frecuencias de 24 – 1766 MHz

mientras que las frecuencias de Hamburgo son: 3855 kHz 7880 kHz y 13882.5 kHz que está muy por debajo de lo que puede captar el dongle. Por lo tanto, no se puede hacer a no ser que tengas un SDR que trabaje en ese rango....

Qué dongle RTL tienes pensado usar MagallanesXIX?¿?

Me quedo con el método de la radio externa a pilas y usar el ordenador para decodificar....

Un saludo y buenas fiestas a todos!!

No te avisé porque voy un poco retrasado con el tema.
El RTL que tengo es este.


Según sus características tiene una recepción completa desde 500 Khz a 1,766 Ghz, así que en teoría podría recibir tanto Navtex en 518 Khz como meteofax que están bastante por encima. A ver si puedo echarle otro rato para trastear con ello y te doy un toque.
Pena que no hayas tenido recepción, me hubiera facilitado mucho las cosas
Quiero pensar que es cosa del RTL, que no es el adecuado.
Saludos.

[gypsylyon]

Hola chicos! hoy he tenido un rato para experimentar con el SDR, para ver cómo sacar su señal a través del fldigi y os diré que he sido completamente incapaz de conseguir que capte las frecuencias de Meteofax. Tampoco he sido capaz de sacar la señal del SDR en forma de audio (pulse) para que la capte el fldigi. Mi idea era meter la señal de audio en el pulse, a través del gqrx y después leerla en tiempo real con el fldigi... pero no me ha funcionado ni a tiros... En diferido si que me ha funcionado, grabando la señal y luego leyéndola desde el fldigi....

Y.... tengo malas noticias en cuanto el RTL....

Al menos el RTL-SDR que yo tengo uno de los azules baratos (820T2), tiene un rango de frecuencias de 24 – 1766 MHz

mientras que las frecuencias de Hamburgo son: 3855 kHz 7880 kHz y 13882.5 kHz que está muy por debajo de lo que puede captar el dongle. Por lo tanto, no se puede hacer a no ser que tengas un SDR que trabaje en ese rango....

Qué dongle RTL tienes pensado usar MagallanesXIX?¿?

Me quedo con el método de la radio externa a pilas y usar el ordenador para decodificar....

Un saludo y buenas fiestas a todos!!

Se puede ampliar la gama de frecuencias pro hay que trabajar un poco y soldar alguna que otra cosa.
Buscare el brico a ver si lo encuentro

Gesendet von meinem SM-G988B mit Tapatalk

[gypsylyon]

Lo prometido es deuda.
La pagina que yo pensaba desgraciadamente ya no existe, pero buscando buscando he encontrado algo parecido. Se trata de un convertidor a alta frecuencia, que cubre las frecuencias de 9kHz hasta 1.8MHz para que se pueda sintonizar con el DVB-T-Sticks el  de color azul.

Aqui el esquema



La parte de arriba es un filtro pasabajo, para evitar interferencias de las emisoras comerciales. La sensivilidad de la antena se puede regular con el potenciometro. La salida del filtro sa aplica al SA612 que es el que se encarga de la conversion. Este necesita un circuito de oscilacion con un oscilador TTl a 125 MHz. La salida del SA612 de las patillas 4 y 5 se conectan al dongle USB RDS por un transformador separador-aislador.

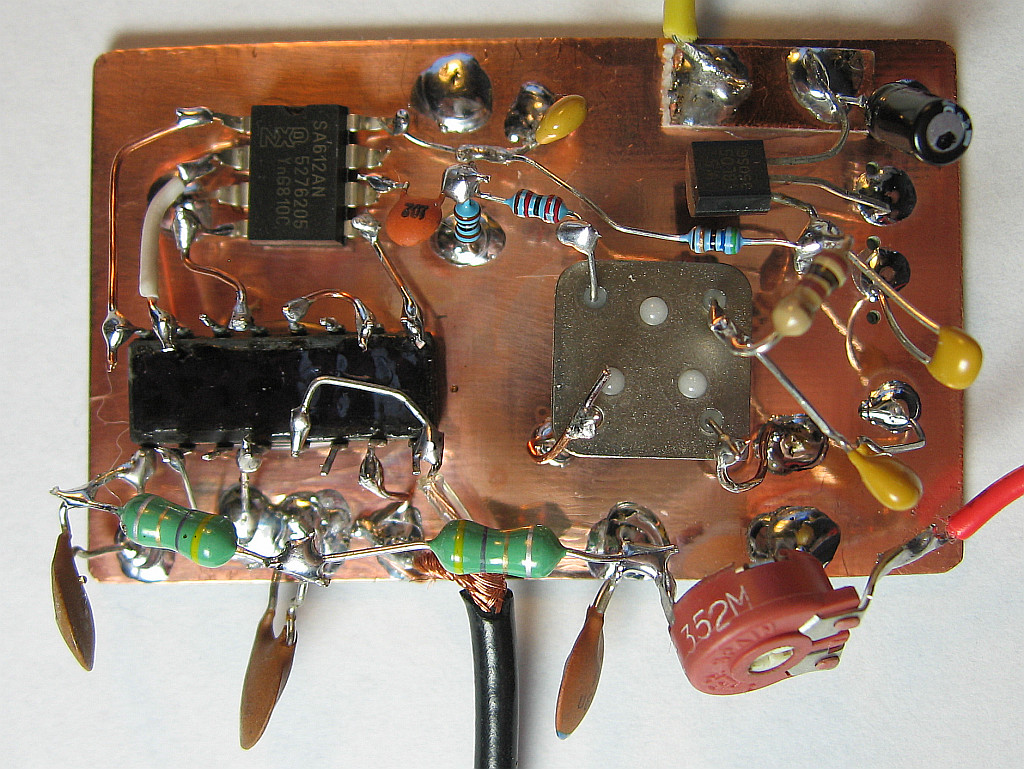

En la siguiente foto como han montado el prototipo.



Este sistema de montaje se llama Manhattan-Style-Technik. La ventaja de esta tecnica es que ofrece un potencial de masa elevado debido a la gran superficie de masa.
Si hay alguien que se anime a construirlo ya nos contara.

Yo tengo el DX Patrol que finciona entre 100kHz a 2 GHz y que no necesita calibracion. Asi que este convertidor no lo necesito.
https://www.dxpatrol.pt/index.php/products

[crisofilax_turquesa]

Brutal el Manhattan-Style-Technik no sabía que se llamaba así... buscando en Internet he visto que hay auténticos artistas...
