Raspi y activar rele
#1
Ya vimos que ante un fallo de 220 y a través de un rele podemos activar una alarma de fallo, agua etc

Si podemos conectar la Rasp desde casa (teamviever o similar) pregunto como ponemos On/Off un equipo (Calefaccion, etc)
- con el mismo rele ?
- que orden sería ?

Brindis , Gracias
_____________
Manel - EA3CBQ
MMSI : 244830012 - CALL SIGN : PG8221
Vocal Ranc
Socio fundador Anavre
Responder
Ha recibido el agradecimiento de:
#2
Buenas, comando, orden o como prefieras llamarle no hay una que sea específica, va a depender del lenguaje que uses para activar los pines GPIO. Si estás familiarizado con algún lenguaje busca las librerías de ese lenguaje que permitan acceder a bajo nivel y programar lo que hacen esos pines GPIO (Entradas Salidas de Propósito General), una vez lo tengas podrás decidir si algún pin es de salida (activar un relé por ejemplo) o entrada (detectar un nivel de líquido, por ejemplo).

Python suele venir ya instalado en las distribuciones de Raspberry, puedes experimentar por ahí, por ejemplo:
https://www.programoergosum.com/cursos-o...ue-es-gpio
Responder
Ha recibido el agradecimiento de:
#3
Creo que ya está implementado en OpenPlotter. No hay que hacer nada. Esperemos que Sailoog o Gypsylyon aparezcan ya que ellos tienen experiencia con esa función -yo no-. pero no hay que hacer nada mas en nuestros casos. Solo recurrir a las funciones de control GPIO de OpenPlotter.
No es que el mar tenga tan mal carácter.
El verdadero canalla es el viento.
El mar... sencillamente se deja llevar.
Responder
Ha recibido el agradecimiento de:
#4
Ahh, de acuerdo. Precisamente OpenPlotter está programado en Python.

Entendí tu peegunta cómo genérica, estás en el foro de electrónica y al no no especificar pues ...
Responder
Ha recibido el agradecimiento de:
#5
Si, si te comprendo. Solo que había que aclararlo rápido para evitar que los que se acercan por primera vez se confundan. Gracias por colaborar.

Lo moveré al hilo especifico de OpenPlotter, creo que tienes razón.
No es que el mar tenga tan mal carácter.
El verdadero canalla es el viento.
El mar... sencillamente se deja llevar.
Responder
Ha recibido el agradecimiento de:
#6
No lo he hecho nunca porque no he jugado nada con la raspberry, pero si he jugado mucho con arduinos y mi propuesta sería conectar por el puerto serie un arduino que controle los periféricos (relés y lo que quieras) y programar en raspberry simplemente la menajería por el puerto serie que es muy sencillo según he visto.

Lo que tu quieres hacer lo he hecho yo con el ordenador portátil y un arduino, al mandarle mensajes por internet, el ordenador, a través de una rutina en python ( genérica descargada y tuneada a mi gusto) pasaba por el usb un mensaje que el arduino lo convertía en secuencias de relés.

Así con esta arquitectura, en caso de liada eléctrica tu "ordenador" de a bordo se salvará sacrificándose el arduino.
The big boats get the glory, but the small boats make the sailor.
Responder
Ha recibido el agradecimiento de:
#7
Insisto. Todas esas faenas os las podéis ahorrar en OpenPlotter. Solo necesitáis el relé. El software ya esta escrito.

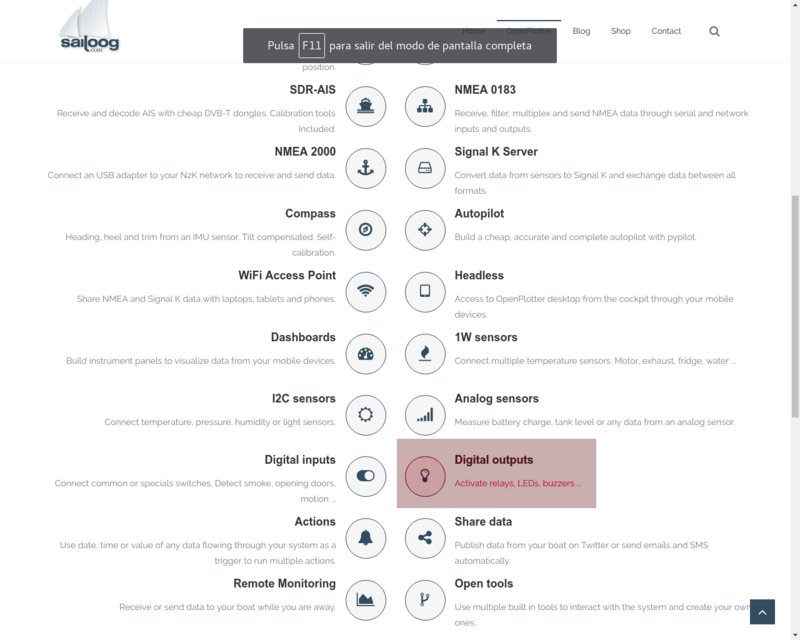

[Imagen: Captura_de_pantalla_de_2018-10-01_00-19-54.png]
Solo que no se como se hace por que en el manual aún no esta explicado. Sailoog nos lo aclarará.
No es que el mar tenga tan mal carácter.
El verdadero canalla es el viento.
El mar... sencillamente se deja llevar.
Responder
Ha recibido el agradecimiento de: crisofilax_turquesa , Parazoa
#8
(30-09-2018, 08:31 PM)Dunic escribió: Ya vimos que ante un fallo de 220 y a través de un rele podemos activar una alarma de fallo, agua etc

Si podemos conectar la Rasp desde casa (teamviever o similar) pregunto como ponemos On/Off un equipo (Calefaccion, etc)
- con el mismo rele ?
- que orden sería ?

Brindis , Gracias


(30-09-2018, 09:18 PM)nanai escribió: Buenas, comando, orden o como prefieras llamarle no hay una que sea específica, va a depender del lenguaje que uses para activar los pines GPIO. Si estás familiarizado con algún lenguaje busca las librerías de ese lenguaje que permitan acceder a bajo nivel y programar lo que hacen esos pines GPIO (Entradas Salidas de Propósito General), una vez lo tengas podrás decidir si algún pin es de salida (activar un relé por ejemplo) o entrada (detectar un nivel de líquido, por ejemplo).

Python suele venir ya instalado en las distribuciones de Raspberry, puedes experimentar por ahí, por ejemplo:
https://www.programoergosum.com/cursos-o...ue-es-gpio
Lo que quieres hacer se puede hacer con la Raspberry pero no se si con openplotter con la funcion MQTT. A ver que dice Sailoog
Para poderlo hacer hay que instalar en la Raspi un servidor como apache2 conjuntamente con php7. Tambien hay que tener istalado wiringpi. Con una app para android llamada Pirelay se pueden controlar los GPIO como salida.  Claro que la Raspi debe de estar conectada a internet y si no me equivoco haber redireccionado el puerto 80.

Con apache2 tambien se puede conectar por internet  a la camara de la raspi y ver lo que esta pasando en el barco.
Si Sailoog no a cambiado de idea apache2 no esta instalada en OpenPlotter.


(30-09-2018, 11:25 PM)pinguino escribió: Insisto. Todas esas faenas os las podéis ahorrar en OpenPlotter. Solo necesitáis el relé. El software ya esta escrito.
[Imagen: Captura_de_pantalla_de_2018-10-01_00-19-54.png]
Solo que no se como se hace por que en el manual aún no esta explicado. Sailoog nos lo aclarará.

Creo que se refiere a activar los GPIOs con la carpeta de acciones. Para que luego puedas activar un rele, und buzzer o un LED tiens que adaptar la salida de los GPIOs. Los GPIOs cuando estan en nivel alto proporcionan un voltaje de 3V pero la carga es muy baja. Por ello hay que poner un circuito entre la salida de GPIO y el rele (u otro dispositivo) para poder activarlo. No se si con MQTT se podrian acctivar los reles desde internet, yo no estoy muy metido en ese mundo.

Yo lo he hecho como lo he explicado mas arriba. Si alguien tiene interes en hacerlo, puedo poner un tutorial.
Responder
Ha recibido el agradecimiento de:
#9
IiSorry  Como no era de navegacion lo coloque en Electronica

La idea es Mejorar lo que me ofrecen: hay “cacharros” que llevan una targeta gsm y al enviar sms activan  o paran un equipo , pero solo uno y con la Rasp podria ser para varios ?
_____________
Manel - EA3CBQ
MMSI : 244830012 - CALL SIGN : PG8221
Vocal Ranc
Socio fundador Anavre
Responder
Ha recibido el agradecimiento de:
