[Tehani]

Primero hay que modificar el esquema teórico, incluyendo el símbolo de la radio NRF24L01 y sus conexiones. De paso, como ya comprobé en el Gyro que incorpora el mismo procesador, elimino el cristal del oscilador y dos condensadores asociados para ahorrar espacio y componentes.
Este es el esquema, a falta de situar conector para la salida de relés externos (que veremos si se puede):

[Tehani]

Ha podido ser.
Aquí se pueden ver la huella de la radio y las pistas de circuito modificadas. Se puede ver que la mayoría de esas pistas van también al conector superior que es donde se aloja el receptor de la radio sencilla de 4 botones:

[Tehani]

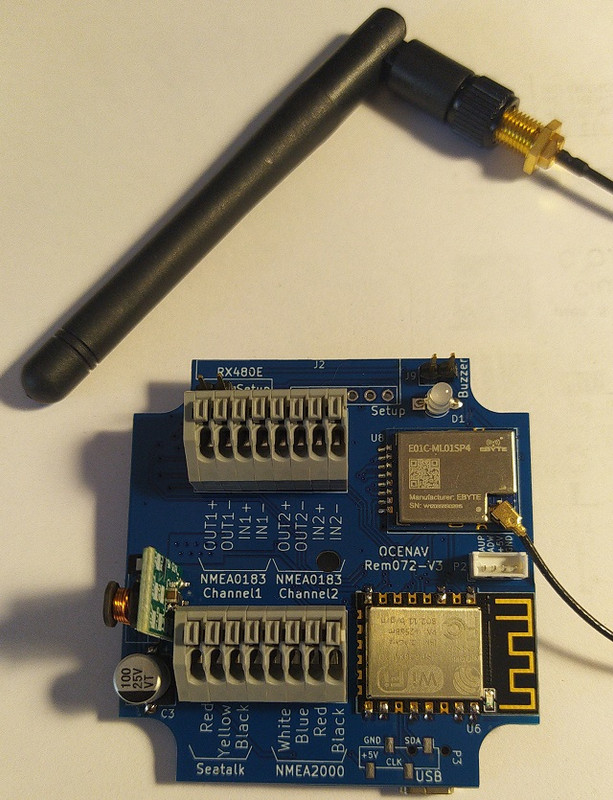

Este es el aspecto de la nueva PCB simulada con el programa de diseño electrónico KICAD:



Veréis que la radio NRF24L01 está superpuesta a un conector de 5 pines. Esto no es importante puesto que ese conector se usa sólo para grabar el software en la CPU por primera vez. Las posibles actualizaciones posteriores se realizan a través de la WiFi, y ese conector deja de ser operativo.
En todo caso, se puede seguir accediendo a él por el otro lado de la placa:



Ahora toca buscar un hueco y/o mover componentes para poner un pequeño conector de 3-4 pines para controlar los relés externos del molinete...
Puestos a pedir, veremos si es posible poner en algún sitio una toma de 5v para un posible módulo GPS / GNSS, aunque eso no importa mucho porque siempre es posible conectar un GPS externo como este al canal 1 de NMEA0183:
https://es.aliexpress.com/item/100500512...ry_from%3A

[gypsylyon]

Es increíble lo que se puede hacer con KICAD, un programa de open source.  Si no me equivoco creo que ya van por la versión 9.

Los fotoprints los has editado tu o son  del catálogo?

[Tehani]

Es increíble lo que se puede hacer con KICAD, un programa de open source.  Si no me equivoco creo que ya van por la versión 9.

Los fotoprints los has editado tu o son  del catálogo?

La mayoría de footprints (huellas) son de las librerías de KICAD. El del NRF y alguno más los edité yo para el ATM105 y aún los conservo en una librería propia.
En algunos casos, el propio fabricante facilita sus librerías de símbolos y huellas para otros programas (Eagle por ejemplo) y cada vez más para KICAD. En casos excepcionales, además se lo curran y añaden el modelo 3D para la previsualización completa, en este caso los conectores WAGO.
En otros casos, simplemente retoco alguna cosa como el diámetro del taladro y del pad.

[Tehani]

Una pregunta respecto al mando.

¿Se podría hacer pitar el dispositivo ST6001 (en mi caso) a través de seatalk?

Estaría bien tener feedback de que cuando pulso un botón en el mando del piloto, se ha hecho algo. En el mando grande, como lo ves en la pantalla, lo sabes enseguida, pero el mio sin pantalla no. No falla el mando, pero estaría bien escuchar el "pit" de que la sentencia ha llegado al piloto.

Cuando haces un +10 o -10 ves moverse la rueda y sabes que ha funcionado la pulsación, pero cuándo pulsas +1 ó -1 no es tan evidente.

Al repasar los mensajes del hilo me he encontrado con este de Josefu y puedo decir: deseo concedido.

Como no sé qué pasa al poner el vídeo con el icono de subir vídeo, aquí va el enlace:
https://youtube.com/shorts/Rqz79sfPPnE

Este es el Buzzer, el voltaje mínimo de funcionamiento debe ser de 3v, pero se puede seleccionar tamaño y color:

El enlace para comprar es este: https://es.aliexpress.com/item/100500837...2874165_16

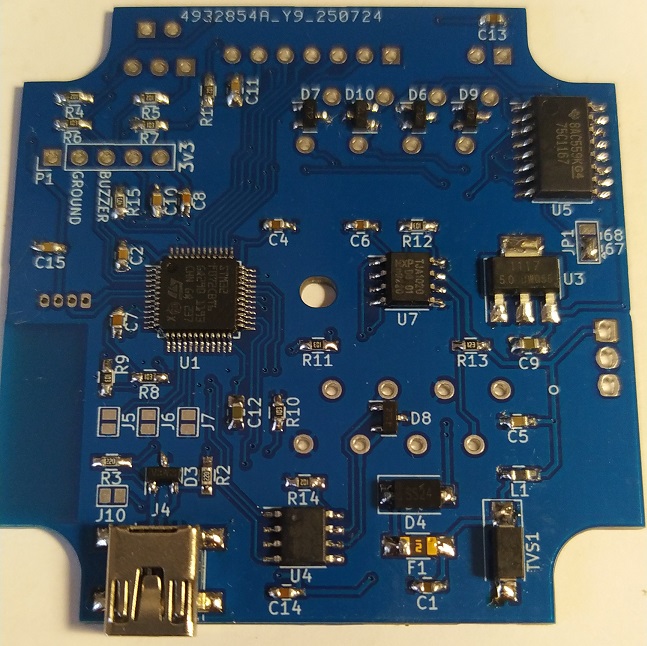

El cable rojo del Buzzer se suelda en el pin 3 y el negro en el 4, empezando a contar desde el rótulo "3v3" en la placa.
Para que funcione hay que actualizar el firmware a la versión 1.33. Adjunto el ZIP.

[hopetos]

Qué pena no entender ni papa de todo esto... Leo y alucino con mi ignorancia.
