Proyecto Pelícano

buenos días  Brindis

El próximo jueves a las 19:00 h tendrá lugar una tertulia en Internet, en la que participará Tiago Pérez (Caribdis). pongo aquí el anuncio de la actividad, ya que tiene mucho que ver con el tema de este hilo:


[Imagen: Anuncio-tertulia.jpg]

H
abrá que verlo...


Brindis

"Donam sa mà, amor...
Vos qui amb so mirar matau, matau-me sols que em mireu,
que m'estim més que em mateu, que viure si no em mirau.
Dóna'm sa mà..."
Responder
Agradecido por: caribdis, hopetos, iperkeno

(24-06-2020, 11:18 AM)Polizón escribió:
buenos días  Brindis

El próximo jueves a las 19:00 h tendrá lugar una tertulia en Internet, en la que participará Tiago Pérez (Caribdis). pongo aquí el anuncio de la actividad, ya que tiene mucho que ver con el tema de este hilo:


[Imagen: Anuncio-tertulia.jpg]

H
abrá que verlo...


Brindis

Sobre todo por los otros participantes!!!

Sergio Llorca es también ingeniero y diseñador, tiene más millas encima que el holandés errante y más copas del rey y regatas ganadas que todos los de este foro juntos..

Y Chimo es un reconocidísimo histórico de la construcción de alto nivel y las regatas...

adoracion adoracion

Bier

O mal tempo, no seu tempo, non é mal tempo
Responder

Y como?

Gesendet von meinem SM-G988B mit Tapatalk
Responder
Agradecido por: Polizón

(24-06-2020, 12:43 PM)gypsylyon escribió:  Y como?

Gesendet von meinem SM-G988B mit Tapatalk

Se entra a traves de:

www.atodavela.eu/tertulias/

Saludos  Brindis

"Donam sa mà, amor...
Vos qui amb so mirar matau, matau-me sols que em mireu,
que m'estim més que em mateu, que viure si no em mirau.
Dóna'm sa mà..."
Responder
Agradecido por:

Me había confundido con Chimo Verdaguer, este es el constructor del Pangea, un 47 pies bastante particular, tenía un hilo en la taberna del puerto, acabó de construír el barco en el 2011 y me parece que lo tiene en Grecia

http://sailing-pangea.com/esp/

http://sailing-pangea.com/esp/descargas/...cnicos.pdf

[Imagen: El-Pangea-en-la-tierra-de-Ulises-.jpg]

Bier

O mal tempo, no seu tempo, non é mal tempo
Responder
Agradecido por:

Gracias a los que habéis participado en la tertulia, y gracias a Kaia por haber facilitado mi participación...Ambiente muy agradable y constructivo, cualquier iniciativa que facilite una puesta en común y una discusión constructiva de ideas me parece más que interesante, es realmente necesaria.. Enhorabuena a los moderadores y quienes habéis participado.

Para el quiera ver la tertulia "enlatada":



Bier Bier

O mal tempo, no seu tempo, non é mal tempo
Responder

Buenas tardes  Brindis

Desde hace unos días, me he estado dedicando a tareas poco visibles pero necesarias.

Los trabajos que me realizan por Control Numérico se han ido retrasando debido al tiempo que han estado parados los carpinteros durante el confinamiento.

Por fin, esta semana pasada me han traído la la ultima parte de las piezas que me tenían que cortar.

Ya he podido dedicar tiempo a separar y clasificar las piezas de 6,5 mm.

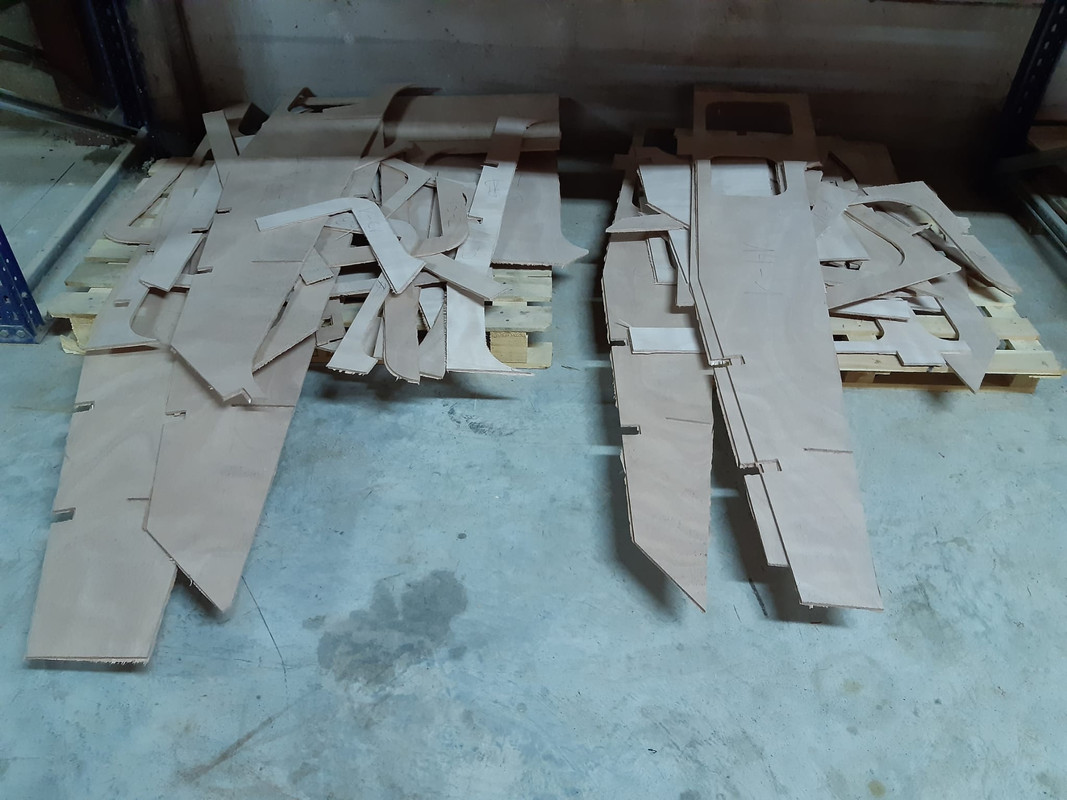

[Imagen: Piezas-mamparos-13-y-14.jpg]

Mamparo 13 y 14

[Imagen: Piezas-mamparo-15-y-espejo-de-popa.jpg]

Mamparo 15 y espejo de popa.

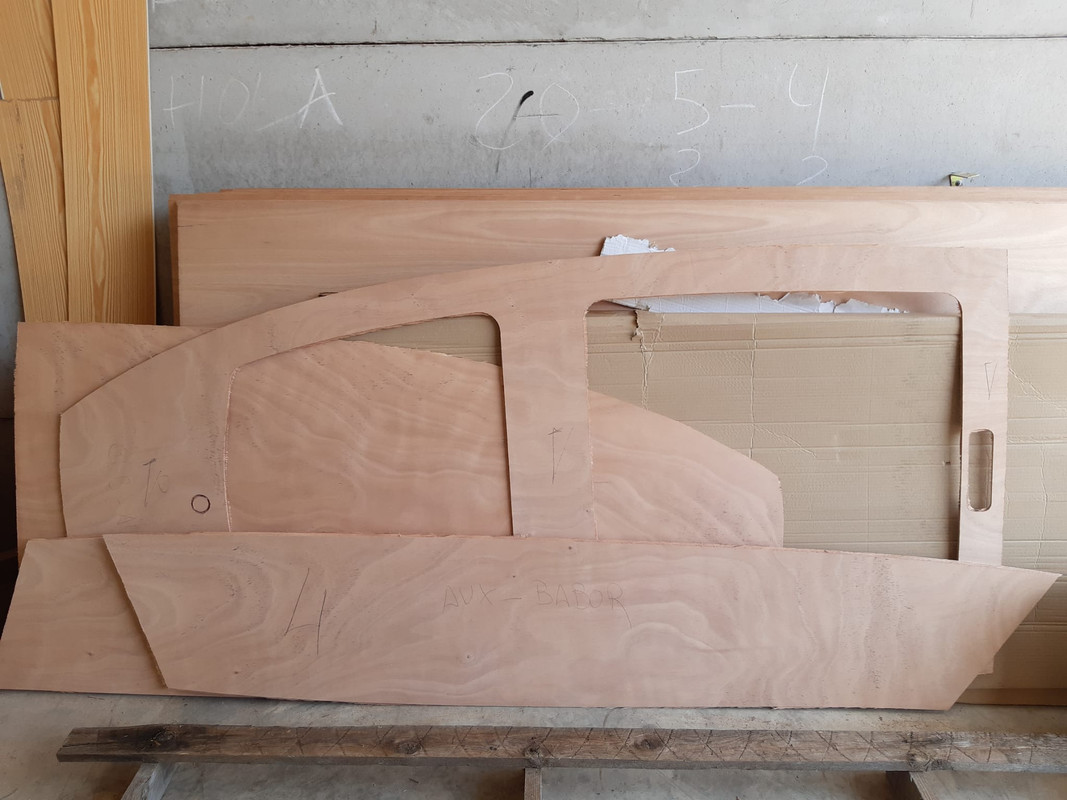

[Imagen: Piezas-Dingui.jpg]

Despiece del Dingui

[Imagen: Piezas-9-mm.jpg]

Falta por despiezar e identificar todos los tableros correspondientes a los mamparos longitudinales en 9 milímetros y distribución interior, pero eso, lo iré realizando según necesidad.

Continuamos  Brindis Brindis

"Donam sa mà, amor...
Vos qui amb so mirar matau, matau-me sols que em mireu,
que m'estim més que em mateu, que viure si no em mirau.
Dóna'm sa mà..."
Responder

bravoooo,otro pasito más, ya queda menos para ver la estructura echa o como se diga,,,,,,,,,,,,animooooooooooooooo

Los sueños son la semilla de la accion .  Patron
    a rañala...
mmsi 261001678
Responder
Agradecido por: Polizón

Buenos días  Brindis

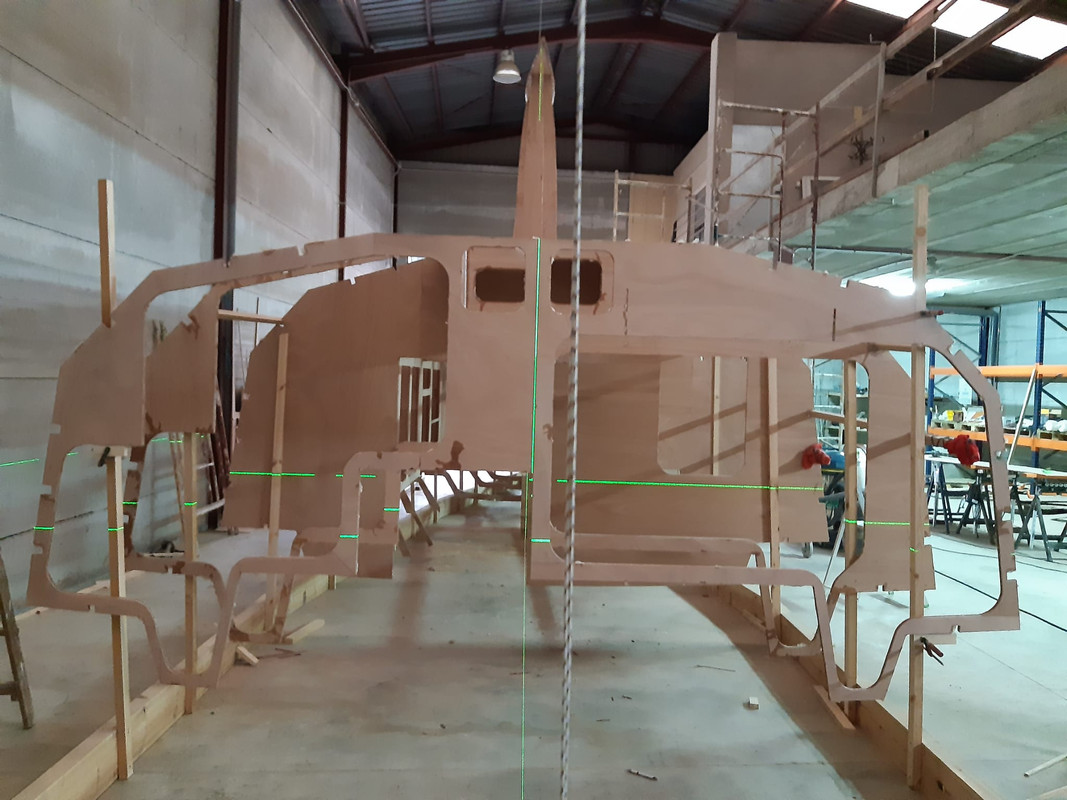

Vamos avanzando. Ya está montado el mamparo 13

[Imagen: Mamparo_13_-_01.jpg]

Empieza a tener un aspecto de conjunto que asusta dentro de la nave...  Cunao

[Imagen: Vista_lateral_13_-_01.jpg]

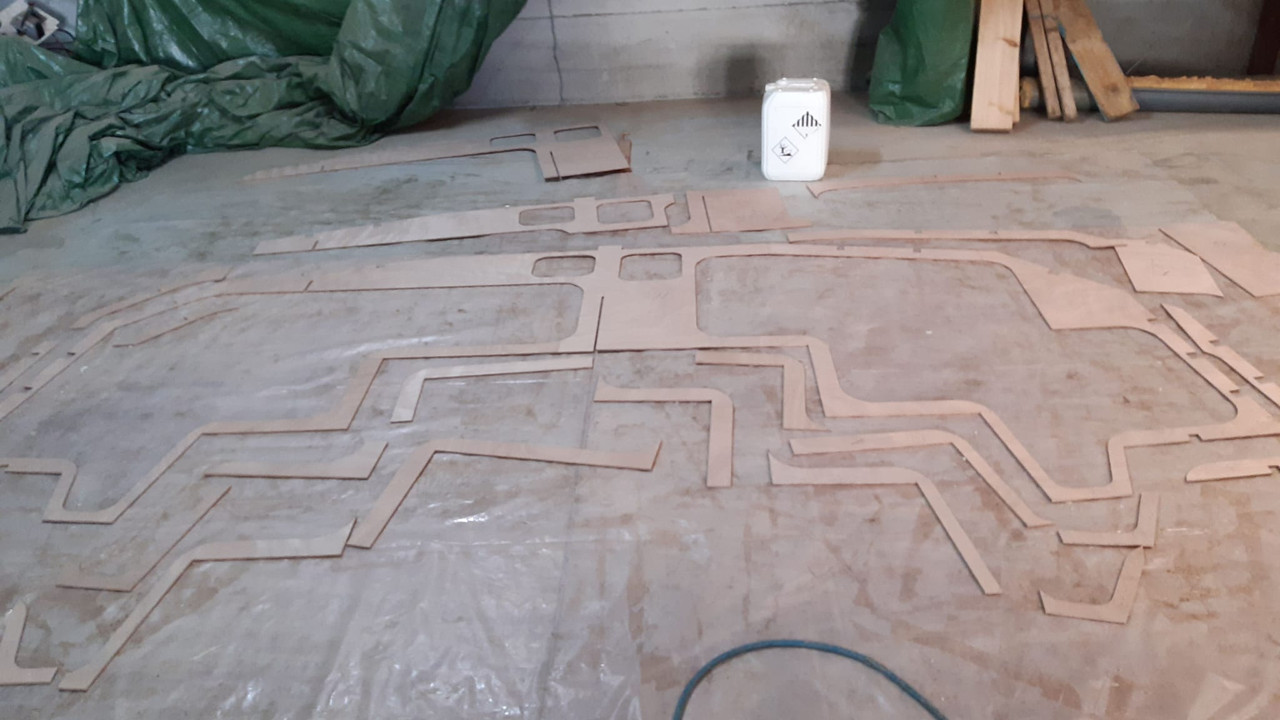

Y ya tengo preparado el siguiente "puzzle" que hay que hacer para montar cada mamparo:

[Imagen: Mamparo_14_-_01.jpg]

Ya solo faltan dos... y cerramos la popa!!  Pirata

Continuamos  Brindis Brindis

"Donam sa mà, amor...
Vos qui amb so mirar matau, matau-me sols que em mireu,
que m'estim més que em mateu, que viure si no em mirau.
Dóna'm sa mà..."
Responder

bufffff,si que vá a ser grande,precioso diria yo.....

Los sueños son la semilla de la accion .  Patron
    a rañala...
mmsi 261001678
Responder
Agradecido por: Polizón

Qué barbaridad!

Me gusta mucho tu proyecto y que lo compartas con nosotros.

Gracias!
Responder
Agradecido por: Polizón, Hippie

Buenas tardes  Brindis

El fin de semana ha dado de si... Pirata

He podido terminar y colocar el mamparo 14:

[Imagen: Mamparo_14_-_02.jpg]

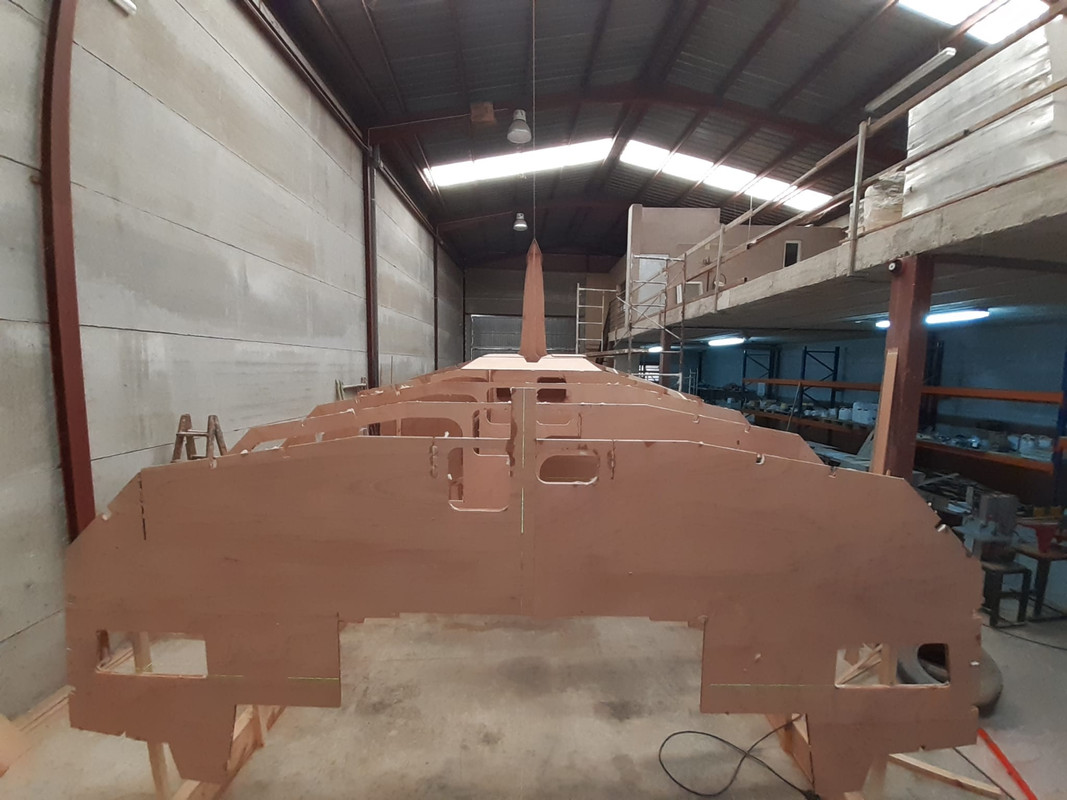

Y el 15...

[Imagen: Mamparo_15.jpg]

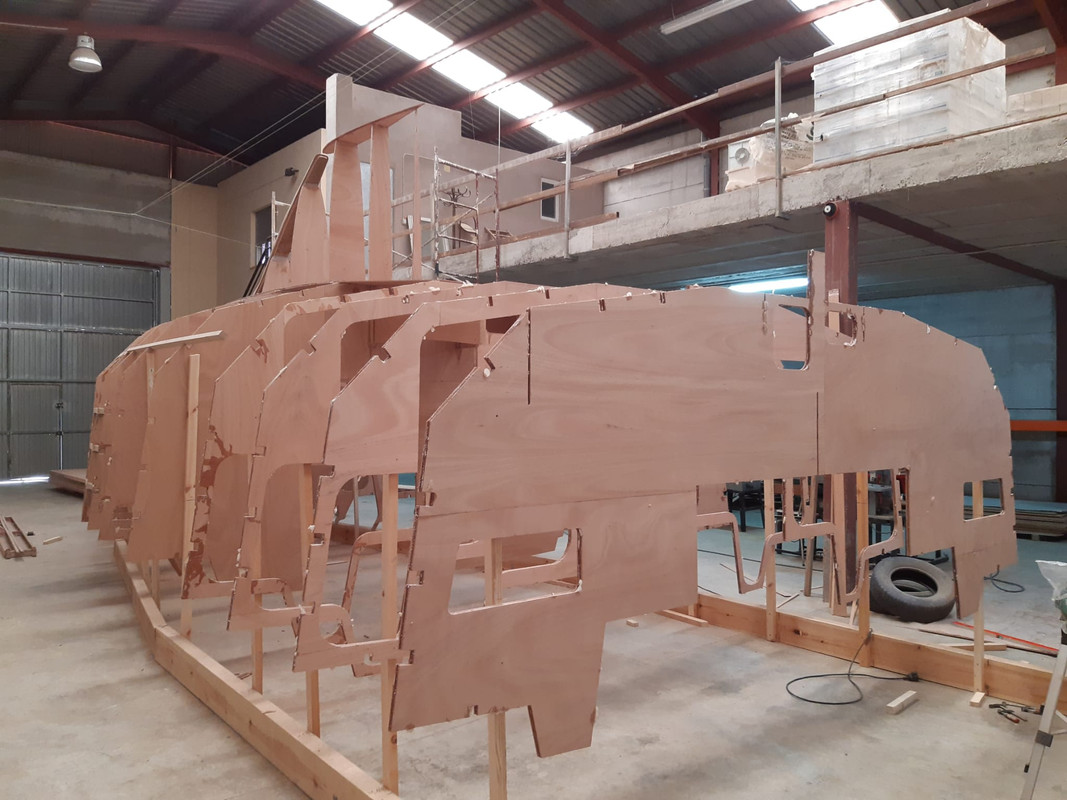

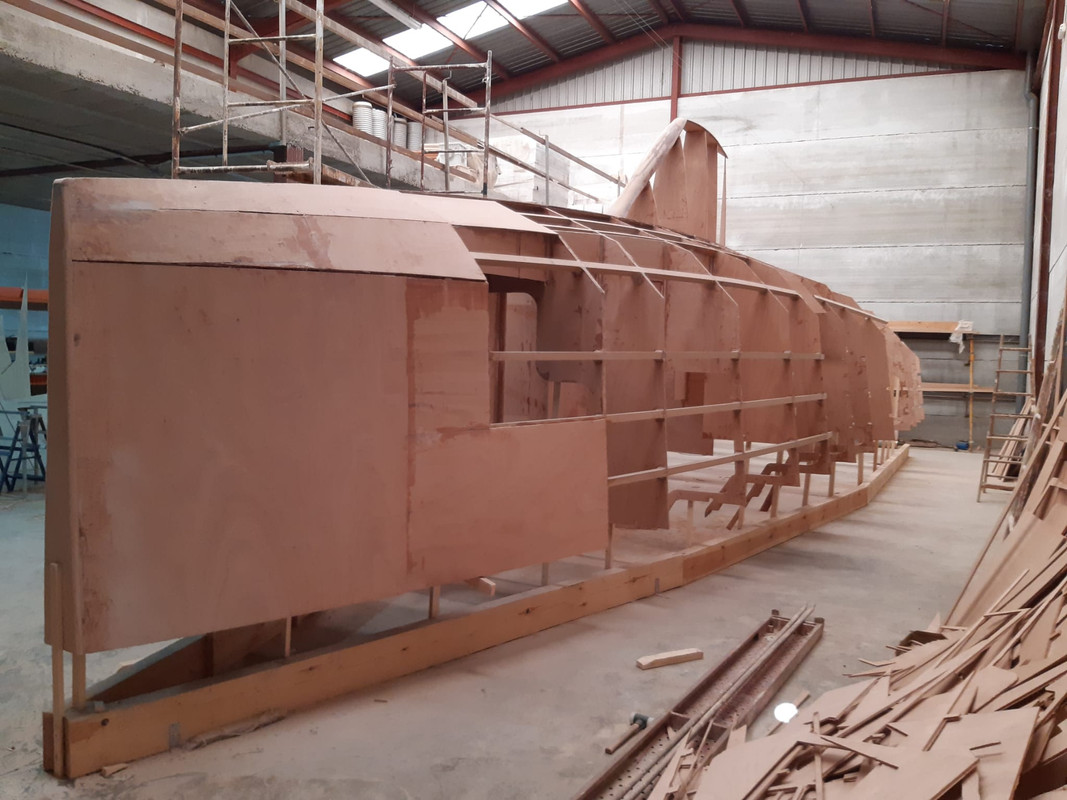

Con este, he terminado con los mamparos  Pirata  Pirata

[Imagen: Vista_lateral_15_-_01.jpg]

[Imagen: Vista_lateral_15_-_02.jpg]

A partir de ahora a colocar estructura longitudinal y refuerzos, lo que falta en la popa es colocar el espejo, que ya forma parte del forro.

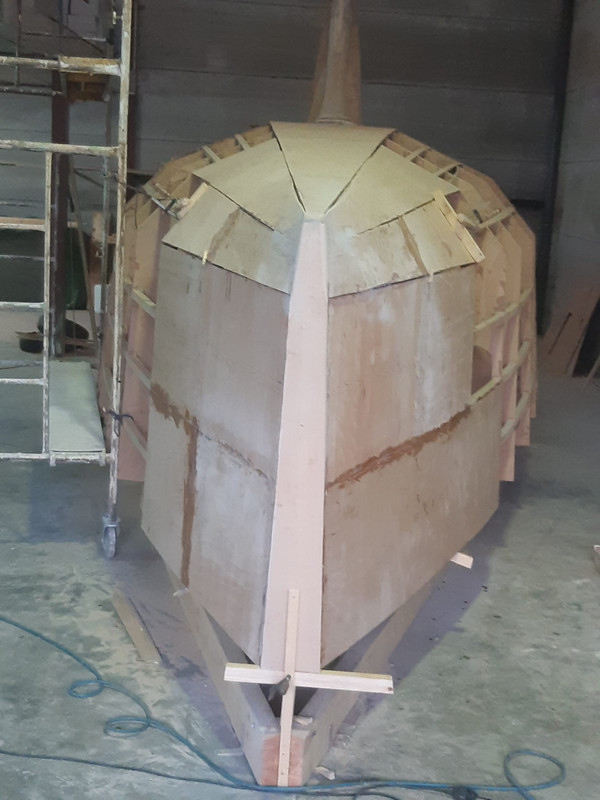

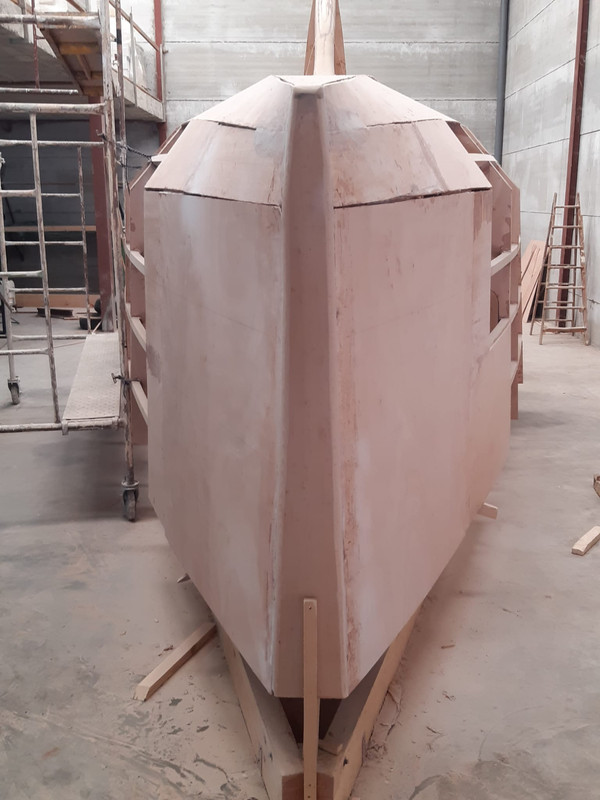

Además, ha dado para colocar la segunda capa de forro en la proa y ya el aspecto al empezar a perfilar la roda, va cambiando...  Tequiero

Para que lo podáis apreciar, pongo el antes y el después...

[Imagen: Proa_06.jpg]

[Imagen: Proa_07.jpg]

Como veréis, falta hacer las juntas de los pantoques, que irán fresadas y con un listoncillo encastrado y perfilado... lo digo  por que alguno seguro que me avisa de que me va a entrar agua por el "defecto" de las juntas   Meparto Meparto

Continuamos  Brindis Brindis

"Donam sa mà, amor...
Vos qui amb so mirar matau, matau-me sols que em mireu,
que m'estim més que em mateu, que viure si no em mirau.
Dóna'm sa mà..."
Responder

(19-07-2020, 08:11 PM)Polizón escribió:  Como veréis, falta hacer las juntas de los pantoques, que irán fresadas y con un listoncillo encastrado y perfilado... lo digo  por que alguno seguro que me avisa de que me va a entrar agua por el "defecto" de las juntas   Meparto Meparto

Continuamos  Brindis Brindis
Impresionante. Me encanta tu trabajo y tu barco

De todas maneras luego va todo enfibrado, asi que poca agua podra enytrar por las juntas.
Responder
Agradecido por: Polizón, Hippie

(19-07-2020, 09:43 PM)gypsylyon escribió:  Impresionante. Me encanta tu trabajo y tu barco

De todas maneras luego va todo enfibrado, asi que poca agua podra enytrar por las juntas.
A pesar de eso, estamos utilizando en todo momento las reglas de la carpintería de ribera, que no queden cantos al descubierto y que si tienen que quedar sean los superiores y hagan de "tejado" del resto de la madera.

Por ejemplo, en este caso, las juntas se fresan y se inserta en la ranura creada un junquillo de madera maciza, a favor de veta por supuesto, que cubra los cantos del contrachapado.

La madera va a quedar encapsulada y con una capa exterior de tejido de fibra, pero, como la mayor parte de las veces en construcción naval, cuesta practicamente lo mismo hacer las cosas bien que hacerlas mal..

Un saludo

O mal tempo, no seu tempo, non é mal tempo
Responder

Una preguntilla: cómo van unidas las dos capas de tablero de la proa? Con epoxi? Y cómo se hace para presionar un tablero contra el otro durante el proceso?
 Ya se va viendo la forma del casco perfectamente. Qué buena pinta tiene!! Bravo Brindis

Ítaca es el viaje
Responder
Agradecido por: Polizón
