[pedrolo]

En el vídeo muestro cómo he reparado 2 equipos de Raymarine.

Ambos de la serie ST30 - Un equipo de viento (Wind), y el otro un Bidata, en este caso de Corredera + Sonda.

Los síntomas eran similares aunque no iguales.

En el caso del wind, se veía (apenas perceptible a la vista), parte de los datos de la pantalla, aunque totalmente inútil. En el caso del bidata no se veía nada.

El diagnóstico es doble. Por un lado el Zebra strip, y por otro los filtros polarizados.

La más relevante enseñanza de este vídeo es que no sólo es importante tener en cuenta que los polarizados delantero y trasero deben estar a 90 grados Y CON RESPECTO AL CRISTAL también tienen que estar en el ángulo óptimo.

Para saber el ángulo óptimo no hay otra que ensayo y error.

Basta con tomar uno de los polarizados y rotarlo hasta que la visión sea "la máxima posible". Una vez tomada esa referencia, los filtros tienen que ir a 90 grados uno con respecto al otro.

A ver si lo aclaro o lo lío mas.

En el vídeo, hacia el final, hago varias pruebas y donde más claro se ven los datos de la pantalla es más o menos a 45 grados con respecto al marco de la pantalla. Pues bien. Partiendo de esos 45 grados, hay que colocar los dos filtros cada uno a 90 grados del otro.

Aunque parezca raro, en la primera reparación puse a 90 grados ambos filtros pariendo del borde del cristal, y funcionó parcialmente, es decir, obtuve una mejoría ostensible, sin embargo el resultado era más o menos aceptable, pero no perfecto. Sentía que no "estaba fino", por eso finalmente decidí desmontar y partir de cero para saber realmente cómo poner los filtros. .... y voilá... resultado perfecto...

Un saludo.
dudas sin problemas, resuelvo lo que pueda.

Pedrolo, EA5BFT.

[Martin Iut]

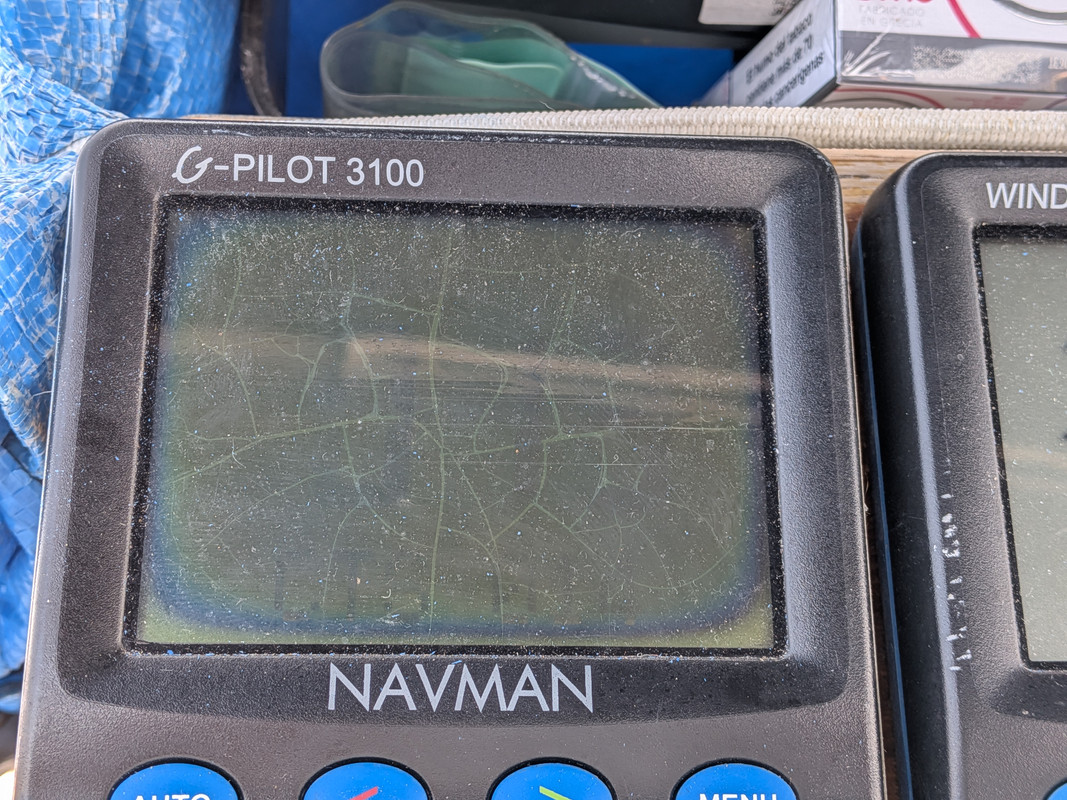

Mira por donde, tengo mi display del piloto así desde que tengo el barco.


Ya tengo brico para el invierno...

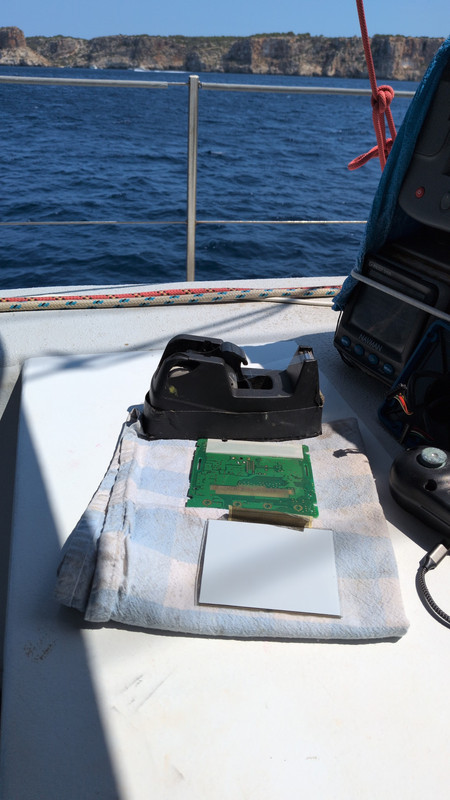

Y el de viento, ya va la segunda vez que intento arreglar la conexión de cable plano, sin éxito...
Creo que está jodido la conexión dentro del cristal.



Cuando me haga con los filtros polarizados, me pondré con el brico...

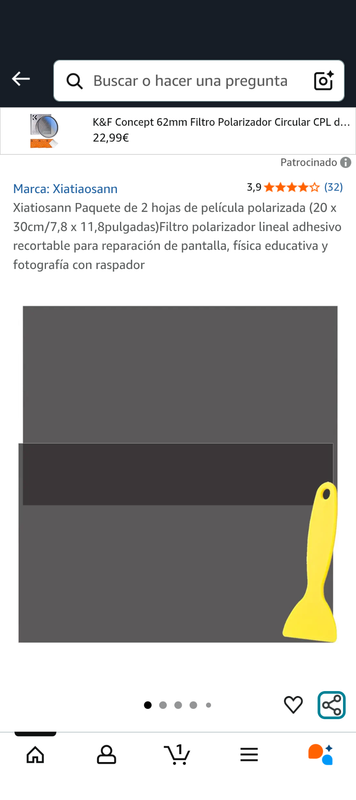

En Amazon? O algún sitio en concreto?

https://amzn.eu/d/eEK46no


Muchas gracias por está súper aportación.

Quizás habría que moverlo a electronica, para que no se pierda entre tantos hilos.

[pedrolo]

Hola Martin.

Si no tienes prisa en aliexpress los encuentras muy económicos.

Mira 2 cosas:

1- que sean adhesivos.
2- que sean "lineales" (veo que en el link pones uno lineal y otro circular, coge el lineal.

Si tienes prisa en amazon por unos 8 euros también los tienes

Por otro lado, sobre la tirilla:

1 - Limpia los contactos de la placa, como muestro en el vídeo, pero si entiendes que están desproporcionadamente sucios, puedes utilizar (con mucha precaución), lija de 1000 y lijar muy suave los contactos en la placa, no en el cristal.
2- Limpia la propia tira en ambos lados, inicialmente con un poquito de alcohol, yo utilicé un disolvente suave, y si no notas que haya contacto. la misma lija de 1000, dale una pasada muy ligera. Cuando pongas la tira al reflejo de la luz tienes que notar los cuadraditos de la zebra strip.
3- igualmente limpia la zona de contacto con el cristal.
4- muy muy muy importante el contacto entre la tira, el cristal, y la placa debe ser muy bueno, si crees que no hay suficiente presión, puedes poner un poco de foam en los lugares que mejor entiendas que permitan que la placa haga presión sobre la tira de contacto. Otra estrategia para mejorar el contacto es poner debajo del cristal una tira finita de plástico para elevar unas décimas el cristal y mejorar el contacto.

Finalmente, aunque creo que en el vídeo queda claro explicado...

Tienes que buscar el mejor ángulo sobre el cristal. El cristal lleva su propio ángulo. En la primera repación que hice tomé los dos filtros a 90 grados, y esos filtros corté 2 trozos y los coloqué sin tener en cuenta el ángulo del cristal (pensaba que eran todos iguales), se mejoró pero la mejora era parcial, y el resultado no era satisfactorio.

Tienes que identificar el ángulo del cristal (prueba y error), como muestro en el vídeo, y una vez determinado el ángulo óptimo cortar los dos trozos de polarizados con eso te asegurarás un funcionamiento perfecto.

Es un poco lioso, pero en cuanto lo pillas, es fácil.

Si estás por Valencia, dame un toque y lo vemos en un ratín.

Un saludo y buena suerte.

[pedrolo]

Porfa Martín, pon foto de la tira, veo que es totalmente distinta a la que yo he reparado.

pon primer plano de la zona de contactos.

gracias.

[Martin Iut]

Te contesté al privado, pero hablamos por aquí, así le damos vidilla al hilo.

Como te comentaba, efectivamente no es una cebra strip. Es un cable plano muy fino.

No tengo fotos, más de la que puse.
Al volver del verano, te lo envío a ver si encuentras la forma.

Y también me pondré con el polarizado de la pantalla del piloto.

Mil gracias por tu desinteresada ayuda.

Un abrazo...

[pedrolo]

Por supuesto, sin ningún problema, a ver si somos capaces de recuperarlo.

El piloto, cuando lo enciendes ¿hace algo? es decir, ¿pita?, se enciende alguna luz, más que nada por si hay más de una avería.

Ya tienes mi móvil por privado, me mandas un was cuando estés de vuelta y lo organizamos, y si necesitas una guía cuando te pongas con el piloto, pues hoy en día con un móvil hacemos una video conferencia en cero coma.

Prometo vídeo.

Un saludo.

Pedrolo.

[Martin Iut]

Por supuesto, sin ningún problema, a ver si somos capaces de recuperarlo.

El piloto, cuando lo enciendes ¿hace algo? es decir, ¿pita?, se enciende alguna luz, más que nada por si hay más de una avería.

Ya tienes mi móvil por privado, me mandas un was cuando estés de vuelta y lo organizamos, y si necesitas una guía cuando te pongas con el piloto, pues hoy en día con un móvil hacemos una video conferencia en cero coma.

Prometo vídeo.

Un saludo.

Pedrolo.

Funciona perfectamente. Está así desde que compré el barco hace 7 años.
La pantalla se ve con una linterna y afinando el ángulo de luz y de visión...
Además este piloto lo tengo por la mano, y me conozco los menús de memoria...
Pero lo del polarizado no lo había visto nunca...

Seguimos.
